Геометрическая адаптируемость для оборудования мировых брендов
В напорных лепестковых фильтрах используется различная геометрия внутреннего резервуара для максимизации активной площади поверхности и путей потока. Чтобы обеспечить бесперебойную замену, мы разрабатываем и изготавливаем по индивидуальному заказу-элементы фильтрующих створок в двух основных конфигурациях, специально разработанных для установки как в устаревшие, так и в современные жилищные системы:
1. Прямоугольные/квадратные панели фильтровальных створок.
Оптимизирован в первую очередь дляЛистовые фильтры горизонтального давленияи большая-емкостьВертикальные напорные пластинчатые фильтры. Эти панели имеют сегментированные размеры, которые расширяются или сжимаются в соответствии с внутренней кривизной корпусов горизонтальных резервуаров.
○ Совместимость:Уменьшите-совместимость с такими брендами, какАмафильтр, Шарплекс и Ниагара.
○ Армирование:Разработан с верхними-структурными ручками, усиленными стойками-поперечинами и тяжелыми боковыми-профилями рамы, которые предотвращают изгиб или деформацию панели под неравномерным и массивным весом торта.
2. Круглые/дисковые фильтрующие пластинчатые элементы.
Разработан дляГоризонтальные дисковые фильтры, Нутч-фильтрыи специализированные многопластинчатые вертикальные пилотные установки. Непрерывная круглая граница обеспечивает оптимальное изотропное распределение давления по периметру.
○ Совместимость:Идеально подходит для таких систем, какБенгальские фильтрыи специализированные фармацевтические разделительные пластины.

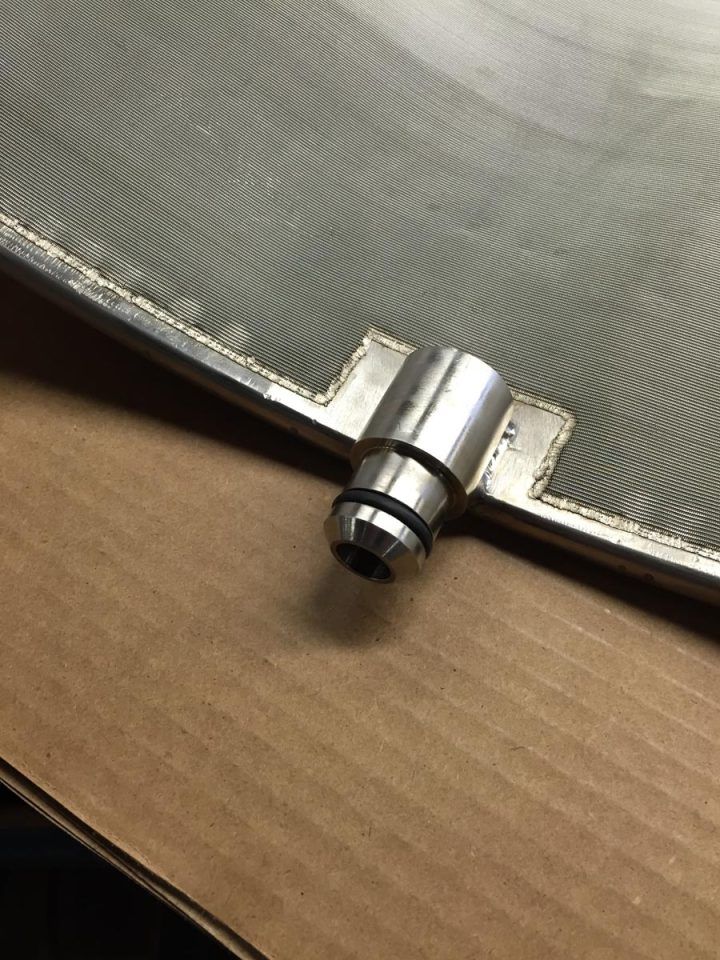

○ Соединение коллектора:Имеет центральные или нижние выпускные ступицы,-обработанные на станке с ЧПУ для соответствия внутренним коллекторам центрального-вала, что исключает перепуск жидкости при колебаниях перепада давления.
Технические характеристики и таблица размеров
Чтобы упростить процесс закупок, выберите необходимую геометрию и сопоставьте ее с нашими стандартными-архитектурными профилями для тяжелых условий эксплуатации:
| Параметры спецификации | Прямоугольный профиль | Круглый/дисковый профиль |
| Общий диапазон размеров | 1200х1500 мм, 900х1200 мм, 1500х2000 мм | 400 мм, 600 мм, 1000 мм, 1500 мм |
| Варианты толщины | Стандарт: 23 мм; Тонкий-профиль: 15 мм. | Стандарт: от 15 мм до 20 мм. |
| Структурная сетка Core | Толстая гофрированная проволочная сетка 4 x 4 или 3 x 3 | простой или многоосный-опорный сердечник 4 x 4 |
| Метод уплотнения рамы | Уплотнение обода с многоточечной-точечной сваркой или непрерывной сваркой TIG | Полностью сжатый U-профиль со встроенными сварными швами обода. |
| Выравнивание сопла | Нижний центральный или смещенный клиновой замок | Ступица центрального вала или нижнее радиальное сопло |
Почему стоит выбрать наши нестандартные геометрические элементы?
● Идеальная взаимозаменяемость размеров:Каждый элемент перекрестно-проверяется на соответствие строгим чертежам производителя оригинального оборудования (OEM), что гарантирует, что установочные штифты, верхние кронштейны и нижние патрубки легко войдут в существующую стойку коллектора.
● Устойчивость к деформации-Плоскостность:Мы используем усовершенствованные столы многоточечного-гидравлического натяжения для растягивания проволочной сетки перед обрамлением. Это обеспечивает максимальную плоскостность, предотвращая "мостиковое-слеживание" (когда соседние лепешки сливаются вместе и разрушают сетки во время выгрузки).
● Модернизация сплавов для тяжелых условий эксплуатации:Помимо стандартных марок, мы предлагаем сплавы с высоким-никелем, такие как Hastelloy и 904L, для предприятий, работающих в условиях сильного воздействия хлоридов или сильнокислотных химических веществ.
Просто отправьте нам свои чертежи или технические характеристики.-Мы специализируемся на производстве продукции, полностью отвечающей вашим требованиям к фильтрации.
