Рукавный фильтр против картриджного фильтра: конструктивный дизайн, механизмы фильтрации и основы производительности

1. Введение

Системы фильтрации являются фундаментальными компонентами промышленного производства, экологического контроля и технологических процессов. От сбора пыли в тяжелом производстве до очистки жидкостей при производстве продуктов питания, напитков и химической обработки — технология фильтрации напрямую влияет на эффективность работы, качество продукции, соответствие нормативным требованиям и общую стоимость владения.

Среди наиболее часто используемых решений для фильтрации можно назватьрукавные фильтрыикартриджные фильтры. Хотя оба они служат одной и той же главной цели:-удаление загрязнений из воздуха или потоков жидкости,-ихконструктивные решения, механизмы фильтрации и эксплуатационные характеристикисущественно различаются.

В этой статье основное внимание уделяетсяосновы инженерииза рукавными и картриджными фильтрами, анализируя, как их физическая структура и принципы работы влияют на эффективность фильтрации, перепад давления, срок службы и пригодность для применения.

2. Основные определения и основные понятия

2.1 Что такоеРукавный фильтр?

A рукавный фильтрпредставляет собой фильтрующий элемент, изготовленный из гибкого фильтрующего материала, обычно имеющий форму цилиндрического мешка или носка. Загрязненная жидкость проходит через фильтрующую ткань, а частицы задерживаются либо на поверхности, либо в глубине среды.

Рукавные фильтры широко используются в:

Сбор промышленной пыли (рукавные системы)

Высокопоточная-фильтрация жидкости

Предварительная-очистка сточных вод

Процессы удаления сыпучих твердых частиц

Их определяющими характеристиками являютсябольшой физический размер, простая конструкция и высокая грязеемкость-емкость.

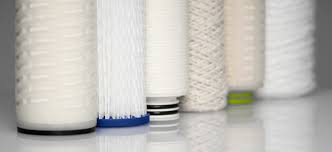

2.2 Что такое картриджный фильтр?

A картриджный фильтрпредставляет собой жесткий или полужесткий или полужесткий цилиндрический фильтрующий элемент, изготовленный из гофрированного, намотанного или мембранного материала- вокруг центрального сердечника. Гофрированная структура значительно увеличивает доступную площадь поверхности фильтрации при компактной занимаемой площади.

Картриджные фильтры обычно используются в:

Тонкая и сверхтонкая-фильтрация

Технологические потоки высокой-чистоты

Системы очистки воды

Фармацевтическое и пищевое применение

Их ключевые сильные сторонывысокая эффективность фильтрации, компактная конструкция системы и точное удержание частиц.

3. Сравнение структурных проектов

3.1 Физическая конструкция

Рукавные фильтры полагаются наобъемный объем, в то время как картриджные фильтры полагаются наоптимизация площади поверхности.

3.2 Геометрия фильтрующей поверхности

Гофрированная геометрия картриджных фильтров обеспечивает значительно большую площадь фильтрации на единицу объема по сравнению с рукавными фильтрами.

Эта принципиальная разница напрямую влияет на перепад давления, энергопотребление и интервалы технического обслуживания.

4. Механизмы фильтрации.

4.1 Механизм рукавного фильтра: глубинная-доминирующая фильтрация

Большинство рукавных фильтров работают какфильтры глубины, где частицы захватываются по всей толщине носителя. Это позволяет:

Высокая грязеемкость-удерживающая способность

Допуск на переменный размер частиц

Хорошая производительность при большой загрузке твердых частиц

Однако глубинная нагрузка также означаетувеличение сопротивления с течением времени, что приводит к более высокому перепаду давления.

4.2 Механизм картриджного фильтра: поверхностная-оптимизированная фильтрация

Картриджные фильтры часто работают ближе кповерхностная фильтрация, особенно модели на основе мембраны-или с тонкими-складками. Частицы накапливаются на внешней поверхности, образуя осадок на фильтре, что повышает эффективность.

Преимущества включают в себя:

Меньшее начальное падение давления

Более предсказуемая эффективность фильтрации

Более высокая эффективность улавливания мелких частиц

5. Эффективность фильтрации и контроль частиц

5.1 Возможности номинальных значений в микронах

Предлагаем картриджные фильтрыбольшая точность и последовательность, особенно при низких номиналах в микронах.

5.2 Стабильность фильтрации во времени

Рукавные фильтры могут испытыватьизменение эффективностипоскольку частицы проникают глубже в среду. Картриджные фильтры обычно сохраняют стабильную производительность до конца--срока их службы.

читать далее:Стоимость, обслуживание и применение-Выбор на основе рукавных и картриджных фильтров

6. Поведение при перепаде давления

Более низкий перепад давления приводит непосредственно кболее низкое энергопотребление вентилятора или насоса, что особенно важно в системах непрерывной-операции.

7. Резюме

С конструктивной и механической точки зрения разница между рукавными фильтрами и картриджными фильтрами заключается вобъемная-фильтрация по сравнению с поверхностной-оптимизированной фильтрацией. Рукавные фильтры превосходно справляются с большими объемами загрязнений и суровыми условиями окружающей среды, а картриджные фильтры обеспечивают превосходную эффективность и энергоэффективность в прецизионных приложениях.
