Тканая проволочная сетка — это универсальный и высокотехнологичный материал, широко используемый в промышленности, коммерческих и жилых помещениях. Несмотря на кажущуюся простоту,-лист переплетенных проволок-тканой проволочной сетки обладает уникальными эксплуатационными характеристиками, которые превосходят альтернативные материалы, такие как перфорированный металл, просечно-вытяжной металл или пластиковые экраны. Его области применения варьируются от фильтрации, просеивания и сепарации до искрогасителей, защитных ограждений и архитектурных фасадов.
В этой статье исследуютсясвойства материала, узоры переплетения и принципы производства.за плетеной проволочной сеткой, предлагая-глубокое понимание инженерам, архитекторам и промышленным дизайнерам, которым нужна надежная работа в своих приложениях.
1. Введение вТканая проволочная сетка

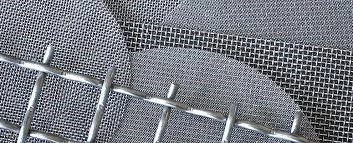

Тканая проволочная сетка, также называемая проволочной тканью или проволочной сеткой, состоит из металлических проволок, переплетенных по заданному рисунку, образующих лист металлической ткани. В отличие от перфорированных пластин, в которых используются перфорированные отверстия, тканая проволочная сетка обеспечиваетточность, однородность и постоянство открытой площадипосредством процесса плетения.
К основным преимуществам плетеной сетки можно отнести:
Высокая прочность на растяжение
Стабильность размеров
Устойчивость к нагреву и коррозии
Точные отверстия для фильтрации или искрообразования.
Гибкость придания различных форм.
Выбор сплава, диаметра проволоки, рисунка переплетения и процесса отделки определяют эффективность сетки в реальных-применениях.
2. Свойства материала тканого материалаПроволочная сетка
2.1 Выбор сплава
Выбор материала имеет основополагающее значение для эффективности сетки. Общие материалы включают в себя:
|
Материал |
Ключевые свойства |
Типичные применения |
|
Отличная коррозионная стойкость, умеренная термостойкость, пластичность. |
Общая фильтрация, искрогасители, для наружного применения |
|
|
Нержавеющая сталь 316 |
Превосходная коррозионная стойкость, высокая стойкость к хлоридам |
Морская среда, химическая обработка |
|
Углеродистая сталь |
Высокая прочность, низкая коррозионная стойкость,-экономичность. |
Применение внутри помещений, не-агрессивная среда |
|
Латунь/Медь |
Проводящий, коррозионно--стойкий, эстетически привлекательный |
Декоративная, электрическая фильтрация с низкой-нагрузкой |
|
Алюминий |
Легкий, устойчивый к коррозии-, мягкий |
Архитектурная, легкая защита |
Ключевые факторы при выборе сплава:
Коррозионная стойкость:Особенно критично на открытом воздухе или в средах,-воздействующих химическими веществами.
Теплостойкость:Требуется для искрогасителей, вытяжных систем и промышленных печей.
Механическая прочность:Определяет долговечность при вибрации, ветре или нагрузке.
Формируемость:Сетка должна выдерживать без повреждений изгиб, штамповку или глубокую вытяжку.
2.2 Диаметр проволоки и прочность на разрыв
Диаметр проволоки напрямую влияет:
Прочность сетки
Процент открытой площади
Долговечность при механическом воздействии
|
Диаметр проволоки |
Прибл. Предел прочности (нержавеющая сталь 304) |
Примечания |
|
0,25 мм |
400 МПа |
Подходит для тонкой фильтрации. |
|
0,5 мм |
500 МПа |
Умеренная механическая нагрузка |
|
1,0 мм |
600 МПа |
Высокая нагрузка или искрогаситель |
|
1,5 мм |
700 МПа |
Тяжелая-промышленная эксплуатация |
Более толстые провода увеличивают долговечность, но уменьшают открытую площадь. Тонкие провода максимизируют воздушный поток и контроль прохождения частиц, но могут быть механически слабее.
2.3 Термические свойства
Тканая проволочная сетка часто используется всреда с высокими-температурами:
Нержавеющая сталь 304: до ~ 870 градусов.
Нержавеющая сталь 316: до ~925 градусов.
Высокие-температурные характеристики предотвращают деформацию или деформацию в таких устройствах, как искрогасители дымоходов, выхлопные системы или промышленная фильтрация.
2.4 Коррозионная стойкость
Коррозия является критическим фактором при работе на открытом воздухе или в химической среде. Сплавы нержавеющей стали предлагают:
Пассивный слой оксида хрома
Устойчивость к окислению и окрашиванию
Долговечность в кислых или щелочных условиях
Техническое обслуживание и долговечность сетки напрямую связаны с коррозионной стойкостью выбранного материала.
3. Схемы переплетения и их функциональное влияние
Схема переплетения определяет:
Открытая площадка
Сила
Гибкость
Возможность фильтрации или сдерживания
К распространенным типам плетения относятся:
|
Тип переплетения |
Описание |
Преимущества |
|
простое переплетение |
Каждая проволока основы поочередно проходит через одну уточную проволоку. |
Максимальная открытая площадь, равномерная фильтрация, простейшая схема |
|
Саржевое переплетение |
Каждая основа проходит по двум или более уточным проволокам. |
Более высокая прочность, лучшая износостойкость |
|
Голландское плетение |
Проволока основы толще, чем проволока утка. |
Тонкая фильтрация, высокая скорость потока, минимальное засорение |
|
Обратный голландский |
Уточная проволока толще, чем проволока основы. |
Очень высокая-фильтрация, точное удержание частиц |
3.1 Открытая площадка и количество ячеек
Количество ячеек:Количество отверстий на погонный дюйм (или см)
Размер пор:Фактическое расстояние между проводами
Открытая площадка (%):Определяет поток воздуха, проход газа и проход частиц.
|
Количество ячеек |
Диаметр проволоки (мм) |
Размер отверстия (мм) |
Открытая территория (%) |
|
10×10 |
0.5 |
2.0 |
45 |
|
20×20 |
0.5 |
1.0 |
40 |
|
30×30 |
0.25 |
0.5 |
50 |
|
40×40 |
0.25 |
0.35 |
48 |
Ключевой вывод:Большее количество ячеек=более мелкие отверстия, но потенциальное уменьшение воздушного потока.
3.2 Механические характеристики
Переплетенные провода распределяют нагрузки, создавая:
Устойчивость к разрыву
Стабильность размеров
Усталостная устойчивость при повторяющейся вибрации или ветровой нагрузке
Например, искрогасители дымоходов в ветреных местах должны противостоять деформации, сохраняя при этом искроустранение.
4. Принципы производства
4.1 Рисование проволоки
Провода протягиваются до точного диаметра.
Контролируемая гладкость поверхности для равномерного переплетения
4.2 Процесс плетения
Использует прецизионные ткацкие станки
Проволоки основы и утка переплетаются в соответствии с выбранным рисунком переплетения.
Обеспечивает равномерные отверстия и точность размеров.
4.3 Пост-обработка
Отжиг: снимает внутреннее напряжение, улучшает пластичность.
Очистка: удаляет прокатную окалину и мусор.
Пассивация: повышает устойчивость к коррозии.
Вырезание формовки: формование колпачков, корзин или панелей.
4.4 Контроль качества
Проверка размеров на количество ячеек и раскрытие
Прочность на разрыв и механические испытания
Проверка коррозионной и термостойкости
5. Примеры применения, демонстрирующие влияние материала и переплетения
5.1 Искрогасители дымохода
Требования:
Дайте дыму выйти
Ловушка искр
Сопротивляйтесь воздействию на открытом воздухе
Простая установка
Сетка Дизайн:Нержавеющая сталь, полотняное переплетение, плотность ячеек 10×10, диаметр проволоки 0,5 мм, открытая площадь 45%.
Производительность: Prevents roof fires, maintains draft efficiency, long lifespan (>10 лет).
5.2 Промышленная фильтрация
Требования:
Улавливайте частицы определенного размера
Высокая скорость потока
Тепловая и химическая стойкость
Сетка Дизайн:Голландское плетение, меш 30х30, проволока 0,25 мм. Тонкая фильтрация, минимальное засорение.
5.3 Архитектурные приложения
Декоративные панели или навесы
Саржевое переплетение для большей прочности и уникальной текстуры.
Нержавеющая сталь обеспечивает долговечность на открытом воздухе
Открытая зона обеспечивает циркуляцию воздуха, обеспечивая защиту и эстетическую привлекательность.
УЗНАТЬ БОЛЬШЕ:Спецификация, выбор, обслуживание и преимущества жизненного цикла тканой проволочной сетки
6. Резюме
Тканая проволочная сетка предлагаетинженерное решениеобъединение:
Выбор сплава по прочности, коррозии и термостойкости.
Оптимизация диаметра проволоки для повышения долговечности и потока воздуха
Выбор рисунка переплетения и количества ячеек для фильтрации, искрообразования или эффективности воздушного потока.
Практика производства и отделки, обеспечивающая стабильность, долговечность и производительность
Понимание этих факторов имеет решающее значение при выборе плетеной проволочной сетки для промышленного, коммерческого или жилого применения.
