Введение

Многослойная фильтрующая сетка из спеченной нержавеющей стали-стала одним из самых надежных фильтрующих материалов в таких отраслях, как химическая обработка, нефтехимия, аэрокосмическая промышленность, фармацевтика, водоочистка и энергетические системы. Его уникальные характеристики,-обусловленные точно контролируемым процессом спекания-придают ему механическую прочность, структурную стабильность и точность фильтрации, значительно превосходящие традиционные тканые проволочные сетки, волокнистые фильтры, полимерные фильтрующие материалы и порошковые спеченные элементы.

В этой под-статье содержится-углубленное исследованиеТТХ, инженерные свойства, иэксплуатационные преимуществакоторые определяют многослойную-сетку фильтра из спеченной нержавеющей стали как высокоэффективную-фильтрационную среду. Он охватывает механические, химические, термические и функциональные показатели производительности, подкрепленные техническими пояснениями, реальными-случаями использования-, сравнительными таблицами и соображениями проектирования.

1. Основные характеристики производительности многоуровневого-слояСетка фильтра из спеченной нержавеющей стали

1.1 Структурная стабильность во всем диапазоне температур

Одним из наиболее важных качеств много-сеток из спеченной нержавеющей стали является ееисключительная стабильность как при высоких, так и при низких температурах. Поскольку во время спекания слои металлургически связаны, сетка не смещается, не деформируется, не изнашивается и не испытывает деформации размеров пор-даже при:

Высокие температурные градиенты

Быстрое изменение температуры

Постоянное воздействие температур от –200 до 600 градусов.

Экстремальные колебания давления

По сравнению с полимерными фильтрами (ограничено<120°C), or woven mesh alone (subject to pore deformation), sintered mesh remains dimensionally and structurally stable.

Почему?

Во время спекания диффузионная сварка создает «шейки» в точках контакта между проволоками или слоями. Эти сросшиеся соединения значительно увеличивают:

Жесткость проволоки

Сплоченность слоев-между-слоями

Сопротивление ползучести и тепловому расширению

Это важно в таких приложениях, как паровая фильтрация, высокотемпературная-очистка газов и авиационно-космические топливные системы.

1.2 Высокая механическая прочность и несущая способность-

Многослойная-конструкция значительно повышает механические характеристики:

Высокая прочность на сжатие

Высокая прочность на растяжение

Устойчивость к деформации под давлением

Отличные противовзрывные-свойства

Для сравнения, однослойная тканая сетка-может выйти из строя под высоким давлением, поскольку проволока может сместиться, деформироваться или сломаться под нагрузкой.

Способствующие факторы:

1.Жесткий опорный слой (толстая сетка или перфорированная пластина)
Толстый несущий слой укрепляет всю конструкцию и распределяет механические нагрузки.

2.Диффузионная сварка
Устраняет перемещение проволоки, предотвращая искажение сетки.

3.Многоуровневое-распределение нагрузки
Давление распределяется между несколькими слоями, что сводит к минимуму локализованные точки напряжения.

Благодаря такой прочности материал подходит для-фильтрации газов высокого давления, гидравлических систем и тяжелых-промышленных технологических фильтров.

1.3 Точная и постоянная точность фильтрации

В отличие от плетеной проволочной сетки,-которая может смещаться во время использования и вызывать изменение размера пор,-спеченная сетка обеспечивает:

Точные оценки микро-фильтрации. (0.5–200 μm)

Стабильная геометрия пор

Постоянный поток и проницаемость

Прогнозируемое падение давления

Процесс спекания надолго фиксирует фильтрующий слой на месте.

Влияние на качество фильтрации:

Отсутствие изменений микронного рейтинга с течением времени

Предсказуемое поведение при засорении

Высокая повторяемость и оптимальная эффективность фильтрации.

Отличные характеристики обратной промывки благодаря равномерным порам.

Вот почему спеченная сетка является предпочтительным материалом для фармацевтической-фильтрации, регенерации катализаторов и систем точного регулирования газа.

1.4 Превосходная коррозионная, окислительная и химическая стойкость

Поскольку он обычно используетнержавеющая сталь 316L, много-спеченная структура обеспечивает исключительную устойчивость к:

Кислоты

Щелочные растворы

Органические растворители

Хлориды

Морская среда

Окислительные газы

Почему316Lпредпочтительнее:

Низкое содержание углерода снижает выделение карбидов, повышая коррозионную стойкость, особенно в:

Среда с высокими-температурами

Хлорированные жидкости

Химические технологические реакторы

Пищевые и фармацевтические системы

Напротив, полимерные фильтры, латунные сетки и алюминиевые фильтры не могут противостоять такой среде без деградации.

1.5 Отличные характеристики обратной промывки и возможности повторного использования

Многослойная-сетка из спеченной нержавеющей стали предназначена длядолгосрочная-возможность повторного использования.

Его металлическая структура позволяет:

Ультразвуковая очистка

Химическая очистка

Обратная-промывка

Реверс воздуха или воды под высоким-давлением

Термическая регенерация

Однородная структура пор обеспечивает эффективное удаление загрязнений во время очистки, что обеспечивает чрезвычайно длительный срок службы,-часто продолжительный.5–20 летв зависимости от использования.

1.6 Высокая проницаемость и оптимизированное распределение потока

Несмотря на то, что спеченная сетка является высокопрочной-средой, она сохраняет:

Эффективный поток жидкости

Низкое сопротивление потоку

Оптимизированная проницаемость по Дарси

Равномерное распределение давления по поверхности

Причиной является продуманная комбинация:

Тонкий фильтрующий слой

Один или несколько распределительных слоев

Жесткий опорный слой

Вместе они создают каналы, которые способствуют ламинарному потоку и уменьшают турбулентность.

Это делает материал идеальным для:

Газораспределительные плиты

Экраны выравнивания потока

Пластины псевдоожижения

Системы барботирования

2. Инженерные преимущества технологии много-слойного спекания

2.1 Многослойная-конструкция: функция каждого слоя

Типичная пятислойная схема (или более) разработана для максимизации производительности. Ниже приведена стандартная структура:

Продуманная комбинация обеспечивает наилучший баланс между:

Точность фильтрации

Сила

Эффективность потока

Долговечность

2.2 Диффузионная сварка и металлургическая сварка

Спекание – это не просто «нагрев сетки».
Этопроцесс металлургической диффузионной сваркипри котором атомы взаимно диффундируют в точках контакта материалов, сплавляя слои в единый твердый кусок.

Ключевые инженерные результаты:

Устранение движения проволоки

Постоянная стабильность пор

Нет необходимости в клеях или паяных соединениях., что может ухудшить

Превосходные характеристики при высоких-температурах

Надежная долгосрочная-структурная целостность

2.3 Устойчивость к усталости, вибрации и динамическим нагрузкам

Многие фильтры выходят из строя по следующим причинам:

Термическая усталость

Механическая усталость

Постоянная вибрация

Пульсация давления

Спеченная сетка выдерживает все это благодаря своей жесткой непрерывной структуре.

Отрасли, которые получают выгоду:

Аэрокосмические гидравлические линии

Нефтяное буровое оборудование

Высокоскоростные-компрессоры

Газовые турбины

Автомобильные системы впрыска топлива

Устойчивость к вибрации — основная причина, по которой его используют в приложениях,-критичных к безопасности.

2.4 Однородность пор и контролируемое распределение пористости

В отличие от фильтров из спеченных волокон, спеченная сетка имеет геометрическое расположение пор, которое:

Рассчитано

Предсказуемый

Воспроизводимый

Инженеры могут проектировать конкретные пористые структуры, выбирая:

Размеры сетки

Комбинации слоев

Параметры спекания

Обработка поверхности

Это делает материал пригодным для решения сложных инженерных задач, таких как:

Прецизионная газовая диффузия

Контролируемое псевдоожижение

Удержание катализатора

Теплообмен с фильтрацией

2.5 Широкая совместимость с производственными процессами

Благодаря своей прочности и металлическому характеру спеченная сетка может быть:

Сварной

Лазерная-резка

Штампованный

Сформированы в цилиндры или конусы.

прокатанный

Обработанный

фланцевый

Резьбовой

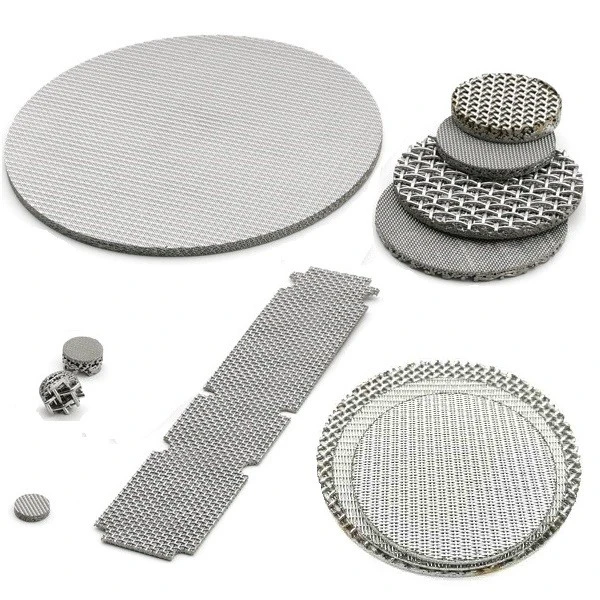

Такая технологичность позволяет инженерам создавать нестандартные компоненты:

Фильтрующие картриджи

Барботажные трубки

Пористые металлические пластины

Вакуумные фильтры

псевдоожиженные слои

Дисковые фильтры

3. Эксплуатационные преимущества в промышленном применении.

3.1 Длительный срок службы и низкая стоимость жизненного цикла

По сравнению с одноразовыми фильтрующими элементами спеченная сетка обеспечивает:

Многоразовое использование

Длительный срок службы

Низкая стоимость обслуживания

Предсказуемая производительность

Низкий риск неудачи

Несмотря на то, что первоначальные затраты могут быть выше, общие эксплуатационные затраты значительно ниже.

Пример сравнения жизненного цикла:

3.2 Высокая грязеемкость-Удерживающая способность

Многослойная конструкция создает трехмерные-каналы, которые эффективно удерживают загрязнения без быстрого засорения.

Преимущества:

Более длительное время работы

Меньше отключений

Стабильное падение давления

Высокая эффективность фильтрации

3.3 Показатели безопасности в опасных средах

Поскольку спеченная сетка металлическая и имеет прочную связь, она устойчива к:

Огонь

Взрывоопасные среды

Искры и зажигание

Химическая атака

Идеально подходит для:

Водородная фильтрация

Кислородные системы

Фильтрация газа-высокого давления

Взрывоопасная атмосфера

3.4 Совместимость с процессами стерилизации и санитарной обработки

Многослойная-сетка из спеченной нержавеющей стали выдерживает:

Пар высокого-давления (стерилизация в автоклаве)

УФ-стерилизация

Озоновая санитария

Химические стерилизаторы

Кислотная/щелочная промывка

Это делает его идеальным для:

Фармацевтическое производство

Пищевая-переработка

Биотехнология

Медицинская фильтрация

3.5 Превосходная устойчивость к воздействию окружающей среды

Основные сопротивления окружающей среде:

Морская коррозия

Кислотный дождь

Наружное окисление

Влажность и конденсат

Воздействие органических растворителей

Это делает спеченную сетку подходящей для морских, морских и наружных промышленных условий.

4. Сравнительные таблицы для инженерной оценки

4.1 Спеченная сетка по сравнению с традиционной тканой сеткой

4.2 Спеченная сетка по сравнению с металлом, спеченным порошком

4.3 Спеченная сетка по сравнению с полимерными фильтрами

5. Инженерные соображения при выборе спеченной сетки

Когда инженеры выбирают многослойную спеченную сетку из нержавеющей стали, они должны оценить:

А. Условия эксплуатации

Давление (статическое и динамическое)

Диапазон температур

Скорость потока

Химическая среда

Б. Требования к фильтрации

Микронный рейтинг

Распределение частиц по размерам

Целевая эффективность фильтрации

Допустимое падение давления

C. Механические потребности

Давление разрыва

Структурная жесткость

Устойчивость к вибрации

D. Совместимость методов очистки

Химическая стирка

Ультразвуковая очистка

Обратная-промывка

Стерилизация в автоклаве

Е. Совместимость материалов

нержавеющая сталь 304, 316L, 310, 904L

Дуплексные нержавеющие стали

Специальные сплавы (Хастеллой, Монель, Инконель)

6. Приложения, демонстрирующие преимущества производительности

6.1 Нефтехимическая промышленность

Полимерная фильтрация

Удержание катализатора

Высокотемпературная-очистка газов

6.2 Химическая обработка

Фильтрация кислот и растворителей

Водородные и кислородные системы

Коррозионная очистка реагентов

6.3 Водоочистка

Мембранная защита

Ультрафильтрация, пред-фильтрация

6.4 Еда и напитки

Санитарная-фильтрация

Фильтрация пара

6.5 Аэрокосмическая и оборонная промышленность

Фильтрация гидравлической жидкости

Фильтрация топливной системы

Газодиффузионные системы

6.6 Фармацевтика и биотехнология

Стерильная фильтрация

Газовый контроль процесса ферментации

ЧИТАТЬ ДАЛЕЕ:Инженерная наука, лежащая в основе многослойной фильтрующей сетки из спеченной нержавеющей стали-

Заключение

Многослойная-фильтрующая сетка из спеченной нержавеющей стали — это высокоэффективный-конструкционный материал, обладающий непревзойденными преимуществами в отношении прочности, стабильности пор, термостойкости, защиты от коррозии и долгосрочной-экономической ценности. Его многослойная-конструкция, технология диффузионной сварки и прочный состав нержавеющей стали делают его пригодным для самых требовательных промышленных применений.

Сочетая механическую прочность с точными и стабильными характеристиками фильтрации, он является лучшим выбором по сравнению с тканой сеткой, спеченными порошковыми элементами, полимерными фильтрующими картриджами и многими другими фильтрующими материалами.
