Наука о проволочной сетке: как плотность сетки влияет на воздушный поток и фильтрацию

Введение

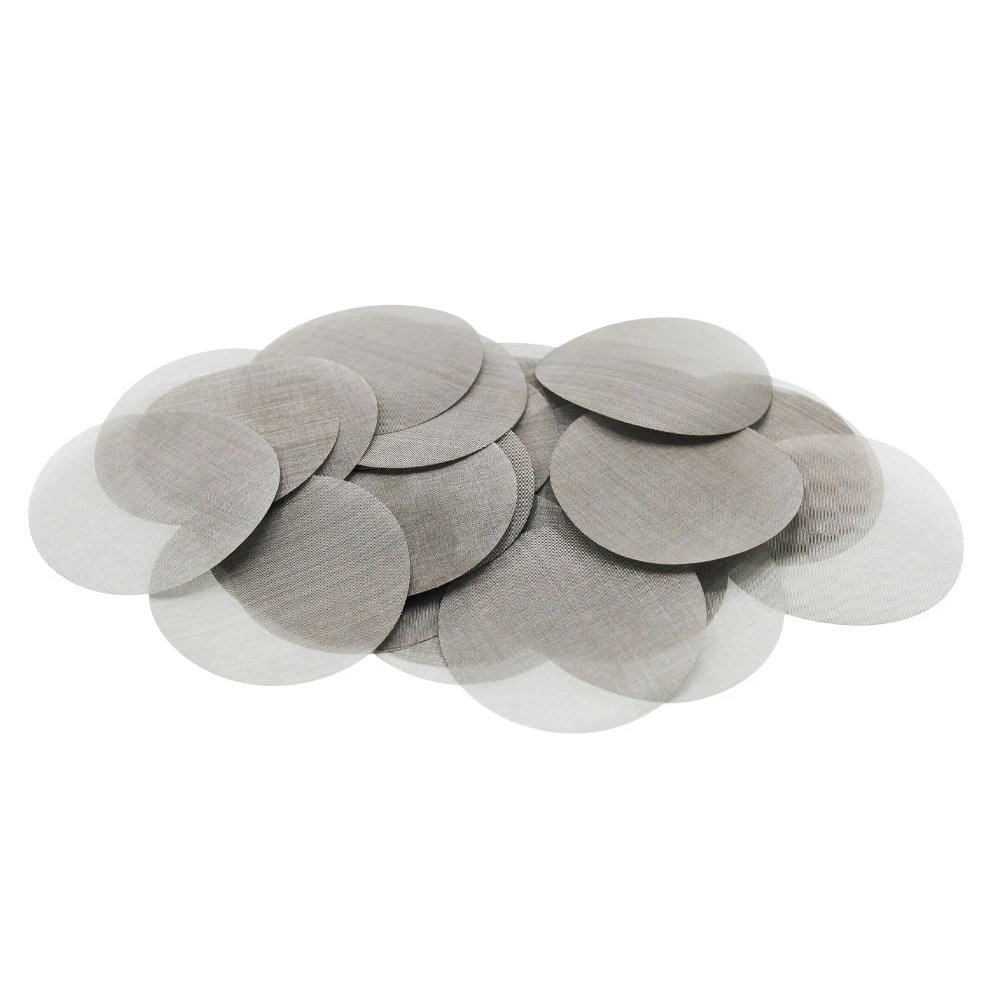

Проволочные сетчатые фильтрыповсеместно распространены в современных промышленных, коммерческих и жилых системах. От установок HVAC до линий химической обработки, от фильтрации воды до очистки топлива — проволочная сетка играет центральную роль в отделении частиц, контроле потока жидкости и поддержании эффективности системы. Но не все сетки одинаковы. Плотность сетки -, насколько плотно упакованы проволоки, насколько мелкие отверстия (апертуры) - сильно влияют как на то, насколько хорошо сетка фильтрует частицы (эффективность фильтрации), так и на то, насколько она ограничивает поток воздуха (или поток жидкости).

Понимание научных принципов, лежащих в основе проволочной сетки -, в частности плотности сетки -, важно для инженеров, проектировщиков, обслуживающего персонала и всех, кому поручено определять системы фильтрации. В этой статье исследуются:

1. Что означает плотность сетки и как она измеряется

2. Фундаментальная механика потока воздуха (или жидкости) через сетку.

3.Как параметры сетки (размер апертуры, диаметр проволоки, тип переплетения) влияют на фильтрацию и поток

4.Количественные соотношения и компромиссы-(например, перепад давления или фильтрация).

5.Стратегии оптимизации (много-сетка, натяжение, выбор материала)

6.Приложения в разных отраслях

7.Техническое обслуживание и очистка проволочной сетки.

8.Продвинутые соображения и новые исследования

1. Понимание плотности сетки

Плотность сеткиотносится к тому, сколько проводов (или отверстий) имеется на единицу длины в ячейке. Два распространенных способа выразить это:

Количество ячеек: количество отверстий или проводов на погонный дюйм (или на сантиметр).

Микронный рейтинг: размер отверстий (пор) в микронах

По описанию The Mesh Company, сетка с большим количеством ячеек (больше проволок на дюйм) обычно имеет меньшие размеры отверстий, которые могут фильтровать более мелкие частицы, но за счет уменьшения воздушного потока.

1.1 Количество ячеек (нитей на дюйм)

Количество ячеек часто указывается в «сетках на дюйм» -, например, 50 ячеек означает 50 отверстий на дюйм. Но само по себе количество ячеек не полностью описывает геометрию; Толщина проволоки (диаметр проволоки) также имеет значение, поскольку более толстая проволока уменьшает открытую площадь, даже если количество ячеек велико.

Номинал 1,2 микрона (размер апертуры)

микронный рейтингописывает типичный размер отверстий в сетке в микрометрах (мкм). Меньшее число микронов означает более тонкую фильтрацию. Например, сетка с размером ячейки 100 микрон будет блокировать частицы размером более ~ 100 микрон, пропуская при этом более мелкие частицы (в зависимости от других факторов, таких как переплетение).

Стандартные таблицы преобразования (например, ASTM E11) соотносят количество ячеек с размером в микронах; например: согласно диаграмме ISM, сетка 200 соответствует примерно 74 мкм, сетка 325 - ~ 44 мкм.

1.3 Пористость

Пористость – еще одно ключевое понятие: это часть площади сетки, которая открыта (т. е. не занята проволокой). Пористость влияет на то, сколько жидкости может пройти, а также на сопротивление (сопротивление), оказываемое сеткой. Пористость зависит от диаметра проволоки, геометрии переплетения и соотношения открытой площади.

ЧИТАТЬ ДАЛЕЕ:Наука о проволочной сетке: как плотность сетки влияет на воздушный поток и фильтрацию

2. Механика прохождения воздушного потокаПроволочная сетка

Чтобы понять, как плотность ячеек влияет на воздушный поток и фильтрацию, необходимо изучить лежащую в основе механику жидкости.

2.1 Сопротивление потоку и падение давления

Когда воздух (или любая жидкость) проходит через сетку, он испытывает сопротивление из-за:

Трение о поверхности проволоки

Сужение потока через маленькие отверстия

Турбулентные эффекты, особенно на высоких скоростях

Это сопротивление вызываетпадение давления(или потеря напора) по сетке. Величина этого падения сильно зависит от пористости, скорости потока, числа Рейнольдса (которое отражает ламинарный и турбулентный поток) и геометрии сетки.

Например, исследование Шарифиан и Баттсворт выявило корреляцию коэффициента сопротивления CdC_dCd на проволочной сетке как функцию пористости ppp и числа Рейнольдса ReReRe:

Cd=−0.491+0.47p1.773−7.49Re0.661+6.475 p2.244Re0.661C_d=-0.491 + \\frac{0.47}{p^{1.773}} - \\frac{7.49}{Re^{0.661}} + \\frac{6.475 \\, p^{2.244}}{Re^{0.661}}Cd=−0.491+p1.7730.47−Re0.6617.49+Re0.6616.475p2.244

Эта формула точно предсказывает сопротивление для пористости сетки от ~0,27 до ~0,82, для ReReRe в диапазоне 10–1000.

В практическом плане,более низкая пористость(более плотная сетка) означает более высокое сопротивление и, следовательно, более высокий перепад давления при заданной скорости потока.

2.2 Проницаемость

Проницаемость — это свойство материала, описывающее, насколько легко жидкость проходит через пористую среду. В контексте проволочной сетки проницаемость является функцией пористости и геометрии пор. Лучшая проницаемость (более высокая открытая площадь) снижает потери напора, обеспечивая более эффективный поток.

2.3. Режимы течения и улавливание частиц.

Когда частицы перемещаются в потоке воздуха через сетку, их поведение зависит от таких механизмов, как:

1.Прямой перехват: частицы следуют линиям тока и сталкиваются с проводами, если их размер сопоставим с размером отверстия.

2.Инерционное воздействие: более тяжелые частицы по инерции отклоняются от линий тока и сталкиваются с волокнами.

3.Диффузия: очень мелкие частицы (например, размером менее-микрометра) диффундируют и могут контактировать с проводами/поверхностями.

4.Электростатическое притяжение: если сетка или частицы несут заряд, они могут притягиваться друг к другу.

5.Гравитационное осаждение: частицы могут оседать на поверхности сетки, если поток медленный и преобладает гравитация.

Относительная важность этих механизмов зависит от размера частиц, плотности, скорости потока и геометрии сетки.

3. Как параметры сетки влияют на фильтрацию и поток

Сетка – это не только количество или пористость -, другие параметры имеют большое значение. Вот как взаимодействуют ключевые параметры:

3.1 Диаметр проволоки

Более толстые провода: занимают больше места → уменьшают пористость → уменьшают открытую площадь → более высокое сопротивление потоку.

Более тонкие провода: оставить больше открытой площади → более высокая пористость → улучшенная проницаемость, но может не хватать структурной прочности под давлением.

Таким образом, диаметр проволоки — это компромисс-между прочностью и проницаемостью. Компания Mesh отмечает этот баланс: «Более толстые провода обеспечивают долговечность, но уменьшают поток воздуха».

3.2 Размер апертуры (размер пор)

Большие отверстия → грубая фильтрация; пропускают крупные частицы, но низкий перепад давления, хорошая проницаемость.

Маленькие отверстия → тонкая фильтрация; улавливают мелкие частицы, но создают высокое сопротивление потоку.

Выбор размера отверстий зависит от применения: для грубой фильтрации (например, предварительной-фильтрации) могут использоваться отверстия размером от сотен до тысяч микрон; для тонкой фильтрации (например, химикатов, фармацевтических препаратов) могут использоваться отверстия размером менее 100 мкм.

3.3 Тип/узор переплетения

Тип переплетения относится к тому, как проволока сплетена (в тканой сетке) или расположена. К распространенным переплетениям относятся:

1.полотняное переплетение: самый простой, провода перекрещиваются попеременно; сбалансированная сила и открытая территория.

2.Саржевое переплетение: провода пересекаются в шахматном порядке, что обеспечивает большую долговечность и более тонкие эффективные отверстия.

3.Голландское переплетение: очень тонкий, с плотными нитями утка и плотно упакованными нитями основы; отлично подходит для-удержания мелких частиц и фильтрации под высоким-давлением.

Каждый тип переплетения меняет не только номинальный размер отверстия, но и форму каналов для потока (например, клиновидную-форму в голландском переплетении), что влияет на то, как частицы движутся, осаждаются и удерживаются.

3.4 Материал

Выбор материала влияет не только на механическую и химическую прочность, но и на поведение микроструктуры:

Нержавеющая сталь (304/316): распространен при фильтрации; коррозионностойкий-устойчивый; прочный под высоким давлением.

Латунь/Медь: используется там, где необходима электропроводность (например, защита от электромагнитных помех) или в антимикробных целях.

Алюминий: легкий,-устойчивый к ржавчине; часто используется в системах отопления, вентиляции и кондиционирования воздуха/фильтрации воздуха.

Материал также влияет на стратегию очистки, долговечность и стоимость.

4. Количественные компромиссы-: эффективность фильтрации и воздушный поток

Одной из важнейших задач проектирования являетсябаланс эффективности фильтрации и приемлемого перепада давления. Более плотная сетка отфильтровывает больше частиц, но также затрудняет поток. Дизайнерам приходится идти на компромиссы-.

Ниже приведена концептуальная таблица, в которой суммируется, как параметры сетки могут влиять на основные показатели производительности:

4.1 Эмпирические/теоретические модели

Как уже упоминалось, Шарифиан и Баттсворт предоставили формулу для оценки коэффициента сопротивления CdC_dCd на основе пористости и числа Рейнольдса.

Помимо этого, исследования показали, чтоэффективность фильтрацииявляется функцией не только параметров сетки, но и рабочих параметров, таких как скорость жидкости/скорость фильтрации. Например, исследование фильтров с тканой сеткой показало, что более высокие скорости на входе снижают эффективность удержания мелких частиц, поскольку силы сопротивления и сдвига преодолевают адгезию.

Таким образом, в дополнение к проектированию статической сетки необходимо учитыватьусловия процесса- скорость течения жидкости, частота очистки сетки, нагрузка частиц - для прогнозирования реальной-производительности.

5. Оптимизация проволочной сетки для конкретных применений

Учитывая-компромиссы, как оптимизировать сетку для конкретного варианта использования? Вот несколько стратегий:

5.1 Многослойная-сетка

Использование более одного слоя сетки может позволить совместить грубую и тонкую фильтрацию: например, грубая внешняя сетка удаляет крупный мусор, а мелкая внутренняя – улавливает более мелкие частицы. Компания Mesh рекомендует это для «повышения эффективности» при одновременном снижении падения давления.

5.2 Выбор размера диафрагмы

Выбор размера апертуры настолько маленького, насколько это необходимо, помогает минимизировать сопротивление. Чрезмерное указание (т. е. создание сетки более мелкой, чем необходимо) может серьезно ограничить поток.

5.3 Правильное натяжение

Слишком рыхлая сетка может вибрировать под потоком воздуха или жидкости, что приводит к турбулентному потоку, нестабильной фильтрации или усталости конструкции. Правильное натяжение обеспечивает стабильность и максимизирует равномерный поток.

5.4 Выбор узора плетения

Использоватьполотняное переплетениекогда поток воздуха является приоритетом и фильтрация не должна быть очень тонкой.

Использоватьголландское плетениедля систем высокого-давления, высокой задержки или улавливания очень мелких частиц.

Учитыватьсаржевое переплетениекогда вам нужна золотая середина между крепостью и фильтрацией.

5.5 Рекомендации по материалам и покрытиям

Очень важно правильно выбрать материал (нержавеющая сталь, латунь, алюминий) в зависимости от окружающей среды (химическое воздействие, температура, коррозия). Кроме того, обработка поверхности (например, гидрофильная или гидрофобная) может влиять на засорение, засорение и поведение при обслуживании. Например, исследования скрубберов для пыли показывают, что гидрофильные сетчатые поверхности приводят к более эффективному сбору частиц и более медленному засорению.

6. Применение в различных отраслях

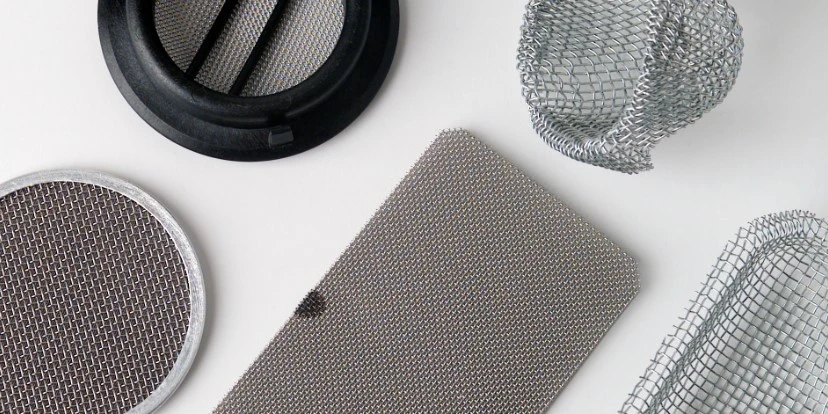

Фильтрация из проволочной сетки используется в самых разных областях. Ниже приведены некоторые примеры и различия в плотности сетки:

6.1 ОВК и фильтрация воздуха

В системах отопления, вентиляции и кондиционирования воздуха ключевой целью являетсясбалансировать улавливание пыли с минимальным ограничением воздушного потока. Идеально подойдет сетка с высокой-пористостью и умеренным количеством ячеек. Слишком мелкая сетка может затруднить поток воздуха и снизить эффективность системы. Компания Mesh особо упоминает случаи использования системы отопления, вентиляции и кондиционирования-.

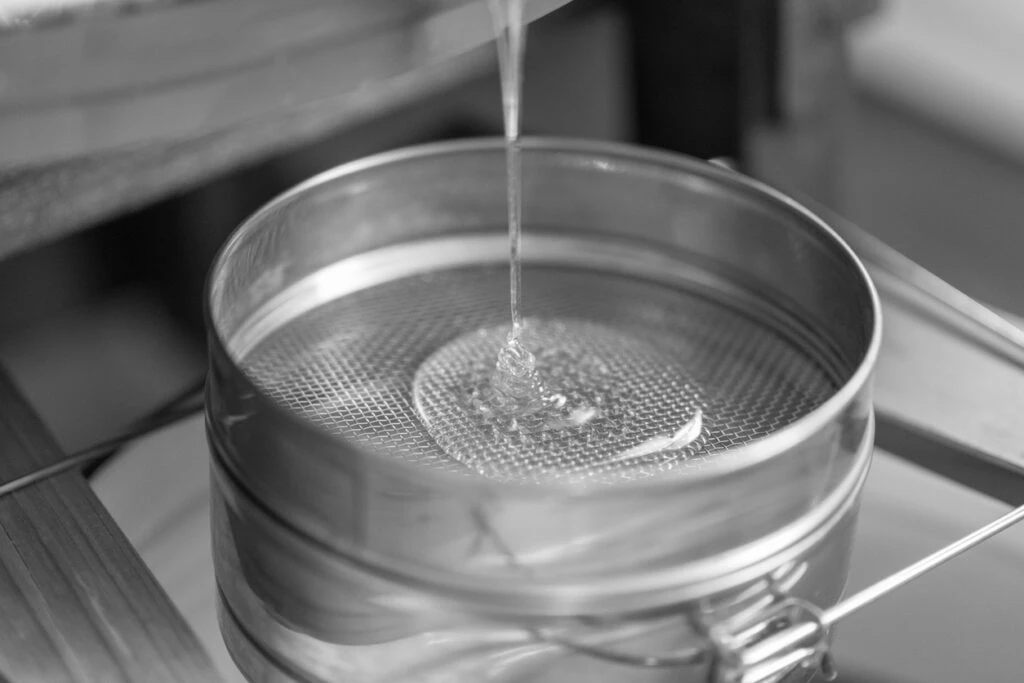

6.2 Фильтрация воды и жидкостей

Для жидкостей (водоочистка, пищевая промышленность, химикаты) проволочная сетка должна противостоять коррозии (поэтому обычно используется нержавеющая сталь) и часто требуеточень мелкие отверстиядля улавливания загрязнений. Здесь необходимы мелкая сетка, возможно многослойная-, и высокая механическая устойчивость.

6.3 Автомобильная промышленность и фильтрация топлива

В топливных системах (например, масляных или бензиновых) сетка должна отфильтровывать загрязнения (металлическую стружку, частицы углерода), выдерживая при этом давление и температуру. Можно использовать тонкую сетку (часто из нержавеющей стали) соответствующего переплетения (например, голландского).

6.4 Фармацевтическая и химическая обработка

Эти отрасли требуютсверхтонкая-фильтрациячтобы обеспечить чистоту. Сетке может потребоваться фильтровать суб-частицы, что требует сложной сетки (высокая плотность переплетения, тонкие проволоки) и точного контроля.

6.5 Промышленное просеивание и сортировка

При промышленном просеивании (порошки, сыпучие материалы) сетка действует как сито, а не как фильтр непрерывного действия. Здесь может быть достаточно грубой сетки, и приоритетом может быть пропускная способность, а не мелкое удержание.

7. Обслуживание, очистка и долговечность.

Система фильтрации хороша настолько, насколько хороша ее обслуживание. Правильная очистка может продлить срок службы сетки и сохранить ее производительность.

7.1 Методы очистки

Промывание водой: пылевые фильтры можно удалить с помощью простой промывки водой.

Продувка сжатым воздухом: Эффективен для сухих сажевых фильтров; выдувает захваченные частицы.

Ультразвуковая очистка: Для очень мелких сеток (например, в фармацевтике) ультразвуковые ванны могут удалять мелкие частицы, не повреждая сетку.

Химическая очистка: Используется для маслянистых, жирных или химически загрязненных сеток. Чистящие химикаты должны быть совместимы с материалом сетки, чтобы избежать коррозии или повреждения.

7.2 Структурные соображения и долговечность

Со временем сетка может деформироваться (особенно под давлением), устать (если она слабо натянута) или засориться. Выбор правильного диаметра проволоки и ее натяжения, а также периодическое техническое обслуживание помогают максимизировать срок службы сетки.

8. Дополнительные соображения и направления исследований

Недавние научные исследования продолжают совершенствовать наше понимание поведения сетки, особенно для новых или специализированных приложений.

8.1 Термо-гидравлическое поведение и топология ячейки

В недавнем исследовании (Тиан и др.) изучались пористые структуры плетеной проволочной сетки с различной плотностью пор (топологией ячеек) и пористостью, оценивалось как сопротивление потоку, так и теплопередача. Они обнаружили, что не только пористость, но и плотность площади поверхности (которая зависит от плотности пор и геометрии проволоки) сильно влияет на поведение теплопередачи в сетке.

8.2 Многомасштабная-фильтрация

Моделирование тканых материалов (например, для масок для лица) показывает важностьнесколько шкал длины: есть масштаб отдельных волокон и масштаб нитей, образующих переплетение. Эффективность фильтрации может быть низкой, если поры между-нитями намного больше частиц, даже если волокна внутри нитей тонкие.

Это понимание может быть применимо к фильтрации с помощью проволочной сетки: иерархические структуры (например, грубая базовая сетка плюс наложение из микроволокон) могут обеспечить более эффективную фильтрацию без дросселирования потока.

8.3 Смачиваемость и обработка поверхности

Химия поверхности (гидрофильность/гидрофобность) сильно влияет на то, как откладываются частицы, как засоряются фильтры и как их можно регенерировать. Например, в сетках для сбора тумана-оптимизация смачиваемости (создание супергидрофобных или гидрофильных волокон) может свести к минимуму засорение и повысить эффективность сбора.

В скрубберах гидрофильные сетчатые поверхности (которые легче смачиваются) улавливают больше мелких частиц и демонстрируют более медленное накопление массы, тем самым продлевая срок службы фильтра.

8.4 Динамическая нагрузка и вибрация

Некоторые передовые исследования рассматривают сетку в условиях вибрации или изменяющихся нагрузок. Например, в пылеуловителе с повышенной вибрацией взаимодействие между плотностью фильтра, обработкой поверхности и вибрацией существенно влияет на улавливание пыли и засорение.

9. Практический пример: применение науки в дизайне

Чтобы проиллюстрировать, как вышеупомянутые принципы сочетаются в реальном-мировом проекте, рассмотрим следующий случай:

Сценарий: Химическому заводу необходимо отфильтровывать твердые примеси из потока газа под высоким-давлением, прежде чем газ попадет в чувствительный каталитический реактор.

Цели дизайна:

Удалите частицы размером > 1 мкм, чтобы не повредить катализатор.

Поддерживайте минимальный перепад давления для сохранения эффективности процесса.

Фильтр должен выдерживать высокое давление и, возможно, агрессивный газ.

Должна быть возможность очистки, поскольку со временем частицы накапливаются.

Варианты дизайна:

1.Количество ячеек/диафрагма: выберите очень мелкую сетку, которая улавливает частицы диаметром около 1 мкм. Вероятно, это соответствует очень большому количеству ячеек или специализированной мелкой сетке; возможно, придется рассмотреть спеченную сетку или тонкое голландское переплетение.

2.Диаметр проволоки: Используйте тонкую проволоку из нержавеющей стали, чтобы максимизировать открытую площадь, но обеспечьте достаточную прочность, чтобы выдерживать давление.

3.Узор плетения: Использоватьголландское плетение, потому что его геометрическая структура (плотный уток) позволяет использовать очень маленькие эффективные отверстия, сохраняя при этом механическую стабильность.

4.Многослойный-: возможно использование грубого слоя предварительной-фильтрации для улавливания крупных частиц, а затем тонкого слоя для фильтрации на микрон-уровне.

5.Материал: Используйте нержавеющую сталь 316 для защиты от коррозии.

6.Напряжение: Убедитесь, что сетка хорошо натянута в раме, чтобы предотвратить вибрацию или дрожание под потоком.

7.Обработка поверхности: Если газ содержит влагу, рассмотрите возможность гидрофильной или гидрофобной обработки (в зависимости от того, что предотвращает засорение).

8.Стратегия очистки: по возможности используйте обратную-промывку или ультразвуковую очистку; или химическая очистка, совместимая с газом.

9.Ожидаемые компромиссы-:

На мелкой сетке будет нетривиальный перепад давления; при проектировании необходимо оценить, приемлемо ли это снижение с точки зрения экономики процесса.

Частота очистки зависит от срока службы сетки: более мелкая сетка задерживает больше частиц, но при этом быстрее засоряется; требуется регулярное техническое обслуживание.

Многослойная конструкция-усложняет и увеличивает стоимость, но увеличивает срок службы и стабильность.

Этот случай показывает, как понимание плотности сетки, материала, геометрии и жидкостной среды влияет на принятие проектных решений.

ЧИТАЛ БОЛЬШЕ:Понимание плотности сетки: основа эффективности воздушного потока и фильтрации

10. Почему важен выбор правильной сетки

Неправильный выбор проволочной сетки может иметь серьезные последствия:

Слишком грубо: может не улавливать вредные частицы → последующие повреждения, загрязнение.

Слишком хорошо: может сильно ограничивать поток → неэффективность, более высокий перепад давления, повышенное потребление энергии.

Плохой материал: коррозия, механическое повреждение или химическая несовместимость → отказ фильтра.

Неправильный план технического обслуживания: засорение, незапланированные простои, сокращение срока службы сетки.

Напротив, оптимизация плотности сетки и других параметров улучшается:

Эффективность фильтрации

Долговечность системы

Энергоэффективность (за счет меньшего перепада давления)

Интервалы технического обслуживания

Общая производительность системы

Вот почему наука о проволочных сетках не просто академическая -, она имеет прямые экономические, эксплуатационные последствия и последствия для безопасности.

Заключение

Проволочная сетка может показаться простым пассивным компонентом, но ее конструкция глубоко укоренена в механике жидкостей, материаловедении и практических инженерных решениях-.Плотность сетки- измеряется по количеству ячеек, микронному размеру и пористости. - является одним из наиболее важных факторов, влияющих на оба фактора.производительность фильтрацииисопротивление потоку воздуха (или жидкости).

Ключевые выводы:

Большее количество ячеек/более мелкая сетка=улучшает фильтрацию, но увеличивает перепад давления.

Диаметр проволоки, рисунок переплетения и материал должны быть тщательно сбалансированы для обеспечения прочности, пористости и эксплуатационной долговечности.

Оптимизация сетки часто включает в себя многослойную-конструкцию, правильное натяжение и соответствующие стратегии очистки.

Новые исследования в области обработки поверхности, многомасштабных структур и динамического поведения (вибрация, колебания потока) открывают возможности для улучшения производительности сетки для требовательных приложений.

Понимая и применяя эти принципы, инженеры и проектировщики могут разрабатывать фильтры из проволочной сетки, которые обеспечивают оптимальный баланс для их конкретных систем -, обеспечивая высокую степень удаления частиц, сохраняя при этом эффективный поток и снижая затраты на техническое обслуживание.
