Понимание тканой проволочной сетки: конструкция, характеристики и лучшие применения

1. Введение

Тканая проволочная сеткаявляется одной из самых универсальных и технически сложных форм сетки, используемых сегодня. В основе его конструкции лежит обманчиво простая концепция -переплетения продольных и поперечных проводов с контролируемыми интервалами-, но за этой простотой скрывается система, способная выполнять сотни сложных задач. От фильтрации до архитектурных фасадов, от аэрокосмической техники до экранов для пищевой промышленности — плетеная проволочная сетка остается незаменимой из-за ее способности создавать точные, повторяемые отверстия и высоко предсказуемые характеристики потока, разделения, прочности и поверхности.

В отличие от сварной проволочной сетки,-которая опирается на сплавленные точки пересечения,-тканая сетка удерживается вместестрого по схеме переплетения, который определяет не только его геометрию, но и его механическое поведение. В результате получается сетка, которая ведет себя почти как техническая ткань: она может быть очень тонкой, гибкой и деликатной или грубой, тяжелой и прочной.

В этой главе рассматриваются:

Кактканая сеткапроизводится

Различные узоры переплетения и как они влияют на производительность

Механические свойства и инженерные соображения

Пригодность применения в различных отраслях

Инструменты выбора и сравнительные таблицы

Акцент делается на том, чтобы дать инженерам, покупателям и разработчикам проектов знания, необходимые для точного и уверенного определения тканой сетки.

2. Как производится тканая проволочная сетка

2.1 Сотканный как ткань, спроектированный как металл

Тканая сетка производится на ткацких станках, по своей сути аналогичных текстильному ткацкому оборудованию. Провода, идущие продольно, называютсяпровода деформации, а провода, вставленные поперечно,уточная проволока. Управляющие элементы-натяжение, диаметр проволоки, рисунок переплетения и количество ячеек-определяют конечный размер отверстия и механические свойства.

2.2 Ключевые параметры при производстве тканых сеток

Производители настраивают каждый параметр в соответствии с потребностями в механических нагрузках, точностью разделения и устойчивостью к коррозии.

3. Распространенные узоры переплетения и их влияние на производительность.

Структура переплетения существенно влияет на поведение сетки, особенно при фильтрации и механической нагрузке.

3.1 полотняное переплетение

Каждая проволока основы чередуется над/под каждой уточной проволокой.

Чаще всего для общего скрининга

Равномерные, стабильные отверстия

3.2 Саржевое переплетение

Схема чередования проводов повторяется через каждые два провода.

Позволяет использовать более толстую проволоку при том же количестве ячеек

Более прочный и долговечный

3.3 Голландское переплетение (простое голландское/саржевое голландское)

Проволоки основы тоньше, утка толще (или наоборот)

Диафрагма становится очень тонкой

Идеально подходит для микронной-фильтрации.

3.4 Обратное голландское плетение

Обратное расположение для увеличения скорости потока

Используется в системах фильтрации-высокого давления.

3.5 Сравнительная таблица схем переплетения

Выбор типа переплетения является одним из наиболее важных решений при выборе плетеной проволочной сетки.

4. Механическое поведение и инженерные соображения

4.1 Гибкость и формуемость

Тканая сетка постепенно изгибается, поскольку проволоки не спаяны. Это обеспечивает:

Возможность обтекания кривых

Лучшее поглощение ударов

Удобство обращения с рулонами

Однако гибкость варьируется в зависимости от:

Диаметр проволоки

Количество ячеек

Тип переплетения

Мелкая сетка (больше или равна 200 меш) может быть чрезвычайно гибкой, почти-подобной ткани.

4.2 Точность диафрагмы

Тканая сетка не имеет себе равных в достижениипостоянные, повторяемые апертуры. Это имеет решающее значение в:

Классификация частиц по размерам

Контроль воздушного потока и потока жидкости

Точная фильтрация

Лабораторное просеивание

Процесс плетения допускает допуски, которые сварная сетка не может обеспечить в небольших масштабах.

4.3 Предел прочности и грузоподъемность

Прочность плетеной сетки во многом зависит отдиаметр проволоки, материал, иузор плетения.

Общие тенденции силы:

4.4 Стабильность края и его распутывание

Один из недостатков плетеной сетки:

Резка может привести кРаспутывание края(проволока выскальзывает из плетения)

Требуется правильная кромка, обрамление или сварка кромок.

Современные технологии кромочной-сварки (лазер, TIG) решают эту проблему, но увеличивают стоимость.

5. Материалы, используемые для тканой сетки.

Тканая сетка может быть изготовлена ​​из множества сплавов, каждый из которых обладает различными свойствами.

5.1 Наиболее распространенные материалы

Нержавеющая сталь остается доминирующим выбором благодаря устойчивости к коррозии и соотношению цены-производительности.

6. Тканая сетка против сварной сетки: основные различия

Хотя в этой главе основное внимание уделяется только тканой сетке, важно выделить ключевые различия по сравнению со сварной сеткой (подробнее о ней говорится в последующих главах).

6.1 Таблица сравнения производительности

7. Области применения тканой сетки

Тканая сетка используется в чрезвычайно широком спектре отраслей промышленности.

7.1 Промышленная фильтрация

Тканая сетка отличается:

Гидравлические фильтры

Сепарация нефти и газа

Фильтрация воздуха

Химическая фильтрация

Фильтрация высокого-давления (голландское плетение)

Благодаря точным отверстиям тканая сетка обеспечивает стабильную эффективность фильтрации.

7.2 Просеивание и классификация частиц

Тканая сетка является мировым стандартом для:

Лабораторные сита

Классификация пищевых частиц

Горное сепарационное оборудование

Фармацевтические порошки

Постоянство апертуры имеет важное значение для стандартизированных ситовых испытаний (ASTM, ISO).

7.3 Архитектура и дизайн

Архитекторы используют тканую сетку для:

Фасады

Балюстрады

Потолочные панели

Декоративные экраны

Системы навесов

Он имеет визуально привлекательную металлическую текстуру и превосходный воздушный поток.

7.4 Защитные экраны и ограждения

Тканую сетку можно использовать:

Ограждения машин

Защита конвейера

Решетки для окон

Вольеры для животных (мелкие виды)

Хотя тканая сетка не такая прочная, как сварная, она отлично подходит для небольших проемов и конструкций,-защищенных от животных.

7.5 Пищевая промышленность и сельское хозяйство

Приложения включают в себя:

Просеивание муки и круп

Сушильные сетки

вкладыши для продовольственных корзин

Фильтрация жидкостей

Сортировка семян

Тканая сетка SS316 часто используется из-за устойчивости к кислотам и соли.

7.6 Аэрокосмическая и оборонная промышленность

Высокотемпературные-сплавы тканых сеток, такие как инконель, используются в:

Тепловая защита

Фильтрация выхлопных газов

Экранирование электромагнитных помех

Защита турбины

Фильтрация компонентов ракеты

Возможность использования специальных сплавов придает тканой сетке уникальную ценность.

7.7 Электроника и защита от электромагнитных помех

Медные, латунные и нержавеющие тканые сетки:

Блокировать электромагнитные помехи

Служат клетками Фарадея.

Обеспечьте вентиляцию и одновременно экранируйте сигналы.

Очень важен точный подсчет ячеек.

8. Краткое описание преимуществ и недостатков

8.1 Преимущества плетеной проволочной сетки

✅ Чрезвычайно точные размеры апертуры
✅ Высокая гибкость (обтекает фигуры)
✅Большой выбор плетений.
✅ Возможна фильтрация на микронном- уровне.
✅ Доступен во многих сплавах.
✅ Идеально подходит для непрерывного-обработки приложений.
✅Легкий, но прочный
✅ Свернутый формат удобен для транспортировки.

8.2 Недостатки плетеной проволочной сетки

❌ Устранение риска при порезе
❌ Не такая жесткая, как сварная сетка
❌ Не идеален для очень больших панелей без армирования.
❌ Ограниченная несущая способность конструкции
❌Более чувствителен к деформации

9. Выбор тканой сетки: инженерные рекомендации

Чтобы правильно определить тканую сетку, инженеры должны определить:

9.1 Критерии фильтрации

Требуемый микронный рейтинг

Скорость потока

Падение давления

Форма частиц

9.2 Механические требования

Растягивающая нагрузка

Сопротивление изгибу

Ударопрочность

Требуемая плоскостность

9.3 Факторы окружающей среды

Химическое воздействие

Температура

Влажность

Истирание

9.4 Особенности изготовления

Метод резки (лазер, сдвиг, плазма)

Отделка кромок (обрамленная, сварная, завальцованная кромка)

Требования к монтажу

10. Матрица выбора тканой сетки

11. Тематические исследования

Пример 1: Просеивание пищевых порошков

Кухонному комбайну требовалась сетка, которая могла бы просеивать муку.<250 microns:

Требуется тонкая, но прочная сетка.

ВыбралSS316 саржевого переплетения 60×60 меш

Результат: нулевой обрыв провода после шести месяцев непрерывного использования.

Пример 2: Фильтрация химического завода

Химическому предприятию потребовались фильтры, устойчивые к кислотам:

SS304 засорился и подвергся коррозии

Заменено наSS316 простое голландское плетение

Результат: Продолжительность жизни увеличена в 4 раза.

Пример 3: Архитектурный фасад

Архитектору нужен был гибкий современный металлический фасад:

Выбралдекоративная тканая сетка из нержавеющей стали

Результат: Гибкая установка на изогнутых поверхностях; высокий поток воздуха

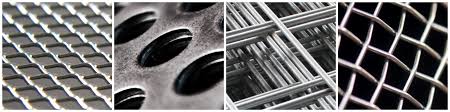

узнать больше:

12. Заключение

Тканая проволочная сетка остается одним из самых универсальных инженерных материалов, доступных сегодня. Его способность обеспечивать точные отверстия, тонкую фильтрацию и геометрическую адаптируемость делает его идеальным для длинного списка применений, включая фильтрацию, сепарацию, архитектуру, пищевую промышленность, аэрокосмическую промышленность и многое другое.

Тканая сетка – правильный выбор, когда:

Нужны точные отверстия

Гибкость имеет значение

Производительность фильтрата имеет решающее значение

Требуется изогнутый монтаж

Ожидаются легкие-–-умеренные нагрузки.

В этой первой главе представлена ​​основа для разумного выбора тканой сетки. В следующих главах будет сравниваться сварная сетка, а затем предлагаться -углубленное сравнение головок-с-головками, чтобы помочь вам выбрать правильный вариант для вашего проекта.
