Что такое сетчатый экран: все, что вам нужно знать

Сетчатый экран — это универсальный инженерный материал, состоящий из переплетенных или соединенных нитей металла, волокна или полимера, которые образуют последовательный рисунок отверстий. Эти экраны имеют основополагающее значение для современной промышленности, выступая в качестве основной среды для фильтрации, разделения и структурной защиты. В отличие от сплошной пластины, сетчатое сито определяется своей «проницаемостью»-способностью пропускать газы, жидкости или частицы определенного размера, сохраняя при этом более крупные твердые частицы. Его история простирается от древних плетеных тростников до современной фольги с высокоточной-лазерной-травлей, используемой при освоении космоса.

Настоящая сложность сетчатого экрана заключается в его геометрии. Такие параметры, как количество ячеек, диаметр проволоки и стиль переплетения, не являются произвольными; они точно рассчитаны, чтобы сбалансировать скорость потока и механическую прочность. Будь то тонкая трафаретная печать, используемая в-высококачественной печати, или сверхпрочная-сетка из нержавеющей стали, используемая на нефтеперерабатывающих заводах, сетка является незаменимым компонентом, который незаметно обеспечивает эффективность и безопасность глобальных цепочек поставок. Это руководство служит исчерпывающим ресурсом, который поможет вам понять механику, материалы и разнообразные функции этого важного инструмента.

Определение количества ячеек и рейтинга в микронах

Производительность любого сетчатого экрана определяется его «количеством ячеек», которое обозначает количество отверстий на линейный дюйм. Например, сито размером 100-ячеек имеет 100 отверстий на каждый дюйм длины и ширины. По мере увеличения количества ячеек размер отверстий уменьшается, что обеспечивает более тонкую фильтрацию. В секторах высокой-точности это часто преобразуется в "микроны" ($1\\мкм=1/1 000 000$ метра), которые измеряют абсолютный зазор между нитями. Понимание этой взаимосвязи имеет решающее значение: сетка с большим количеством-тонких проволок может обеспечивать тот же номинал в микронах, что и сетка с меньшим количеством ячеек и более толстыми проволоками, но структурная целостность и пропускная способность будут существенно отличаться.

Открытая площадка и динамика потока

«Открытая площадь» — это процент от общей площади экрана, состоящий из отверстий. Это жизненно важный показатель для инженеров, проектирующих системы вентиляции или жидкостные фильтры. Рассчитанная как $(Открытие / (Открытие + Диаметр провода))^2 \\times 100$, открытая площадь определяет «перепад давления» на экране. Экран с открытой площадью 70 % обеспечивает быстрый поток, но может оказаться недостаточно прочным, чтобы противостоять ударам с высокой-скоростью. И наоборот, сито с открытой площадью 30% является прочным, но может легко засориться или «ослепнуть». Проектирование идеального сетчатого сита предполагает поиск пересечения, где поток максимизируется без ущерба для способности сита удерживать частицы или выдерживать механические нагрузки.

Диаметр проволоки и жесткость конструкции

Толщина жил, или «диаметр проволоки», является основным фактором, определяющим вес и долговечность экрана. Более толстые проволоки обеспечивают более высокую прочность на разрыв и устойчивость к истиранию, что важно при просеивании в горнодобывающей промышленности или строительстве. Однако по мере того, как проволока становится толще в пределах фиксированного количества ячеек, размер отверстия уменьшается. Этот компромисс-является основой проектирования сеток. В архитектурной сетке используются проволоки большего диаметра для создания «самонесущих» панелей, которые не провисают. При микро-фильтрации проволока толщиной с человеческий волос используется для создания экранов, которые могут фильтровать бактерии, оставаясь при этом достаточно гибкими, чтобы их можно было сложить в фильтрующие картриджи с большой-поверхностью-площадью.

Варианты материалов: металл, синтетический и натуральный.

Хотя нержавеющая сталь является отраслевым стандартом долговечности, сетчатые сетки изготавливаются из широкого спектра материалов. Синтетические сетки, такие как нейлон и полиэстер, ценятся в медицинской и пищевой промышленности за свою гибкость, химическую стойкость и не-реактивные свойства. Для чрезвычайно высоких-температур или агрессивных сред используются экзотические сплавы, такие как монель, инконель или титан. Даже натуральные волокна, такие как шелк, по-прежнему находят применение в высокоточной трафаретной печати-из-за своей уникальной эластичности. Выбор подходящего материала предполагает оценку «рабочей среды»,-включая температуру, химическое воздействие и механическую нагрузку-, чтобы гарантировать, что экран не выйдет из строя преждевременно.

Тканая сетка: точность и гибкость

Тканая сетка производится на промышленных ткацких станках аналогично текстильному ткачеству. Каждая проволока переплетена по принципу «деформировать и закрывать», что позволяет получить чрезвычайно точные размеры отверстий. Эта конструкция очень гибкая, что делает ее предпочтительным выбором для фильтрующих элементов, которым необходимо обернуть или придать им определенную форму. Тканая сетка может достигать самых тонких микронных размеров, вплоть до 1 микрона в специализированных голландских переплетениях. Поскольку проволоки не сплавлены, сетка может «сгибаться» под давлением, что является преимуществом вибрационных сит, но может быть недостатком, если проволоки не «обжаты» должным образом, чтобы предотвратить смещение.

Сварная сетка: жесткость и геометрическая стабильность

Сварная сетка создается путем укладки проволок в сетку и сплавления их в каждом месте пересечения с помощью контактной сварки. Это создает постоянное, жесткое соединение, которое предотвращает любое движение проволоки. Сварная сетка — лучший выбор-в качестве защитных ограждений, защитных ограждений и арматуры, поскольку она сохраняет свою форму даже при обрезке секций. Обычно она производится с отверстиями большего размера, чем тканая сетка. Его структурная стабильность облегчает транспортировку и установку больших панелей, поскольку для того, чтобы он оставался плоским и квадратным, не требуется сложная натяжная рама.

Расширенные и перфорированные «Экраны»

Расширенные металлические экраны изготавливаются путем разрезания и растяжения одного листа металла, создавая ромбовидный-образный узор без стыков и сварных швов. В результате получается материал, невероятно прочный для своего веса и полностью «бесшовный», предотвращающий накопление грязи и бактерий. Перфорированные сита изготавливаются путем пробивания отверстий в цельной пластине. Хотя они технически отличаются от проволочной сетки, они выполняют аналогичные функции при промышленном просеивании. Расширенные экраны ценятся за свою трехмерную-текстуру, которая обеспечивает захват и рассеивание света, а перфорированные экраны обеспечивают наиболее точный контроль геометрии и рисунка отверстий.

Трикотажные и нетканые-варианты

Вязаная проволочная сетка изготавливается на кругловязальной машине, в результате чего получается ряд переплетающихся петель. В результате получается очень гибкий, «губчатый» материал, который отлично подходит для поглощения ударов, гашения вибрации и удаления тумана в химических башнях. Нетканая сетка, или «войлок из спеченного волокна», состоит из случайно ориентированных металлических волокон, которые спрессованы и склеены. Это создает материал с высокой-пористостью, который может улавливать большие нагрузки грязи, сохраняя при этом низкие перепады давления. Эти варианты используются в специализированных приложениях, например, в сапунах двигателей, электромагнитной защите и высокоэффективной-фильтрации газов.

Для более глубокого изучения того, как эти методы строительства влияют на производительность, см. наше подробное сравнение:

Марки нержавеющей стали (304 по сравнению с . 316)

Выбор между нержавеющей сталью марок 304 и 316 является наиболее распространенным решением при проектировании сеток. Марка 304 является стандартом общего назначения и обеспечивает превосходную прочность и стойкость к окислению. Однако для сред, подверженных воздействию солей, хлоридов или кислот, требуется класс 316. Добавление молибдена в сплав 316 значительно повышает его устойчивость к точечной и щелевой коррозии. В долгосрочной перспективе сетка 316 оказывается более экономичной-эффективной в морской или химической среде, поскольку предотвращает образование микроскопических отверстий, которые в конечном итоге приводят к разрыву проволоки и разрушению конструкции.

Полимерные сетки: нейлон и полиэстер.

Полимерные сетки представляют собой легкую, не-проводящую и защищенную от коррозии-альтернативу металлу. Нейлон особенно ценится за свою высокую стойкость к истиранию и "гидрофильную" природу, что делает его идеальным для фильтрации на основе воды-. Сетка из полиэстера, с другой стороны, является «гидрофобной» и обладает превосходной стабильностью размеров, то есть она не растягивается и не провисает при намокании. Эти материалы широко используются в медицинском секторе для хирургических имплантатов и фильтрации крови, а также в пищевой промышленности для просеивания муки и процеживания соков, где необходимо любой ценой избегать металлических загрязнений.

Высокие-Температурные и экзотические сплавы

Если температура превышает пределы стандартной нержавеющей стали (приблизительно . 800 градусов), необходимо использовать экзотические сплавы. Инконель и монель — это сплавы на основе никеля-, которые сохраняют прочность на разрыв и устойчивы к окислению при температурах до 1100 градусов. Титановая сетка используется в аэрокосмической и медицинской отраслях благодаря ее невероятному соотношению-прочности-весу и биосовместимости. Эти экзотические материалы сложнее и дороже ткать, но они необходимы для самых требовательных применений в реактивных двигателях, глубоководной разведке нефти и химических реакторах.

Обработка поверхности и покрытия

Производительность сетчатого экрана можно дополнительно улучшить за счет различных обработок поверхности.Гальванизацияобеспечивает жертвенный слой цинка для сетки из углеродистой стали, защищая ее от ржавчины.Пассивацияпредставляет собой химическую обработку нержавеющей стали, которая удаляет поверхностное железо и укрепляет защитный оксидный слой.Порошковая покраскадобавляет цвет и устойчивость к ультрафиолетовому излучению для архитектурных проектов, в то время какЭлектро-полировкасоздает зеркальную-отделку, которую очень легко чистить, что делает ее стандартом для фармацевтической и пищевой промышленности.

Выбор материала – это первая линия защиты от коррозии. Ознакомьтесь с нашим руководством по:

Промышленная фильтрация и сепарация

Фильтрация – основная функция сетчатых сит. На нефтеперерабатывающих заводах специальные сетчатые слои (пескоулавливающие сетки) предотвращают повреждение насосов песком. В фармацевтической промышленности мелкая сетка обеспечивает разделение активных ингредиентов с точностью до микрона. Возможность очистки и повторного использования сетки делает ее экологически безопасной альтернативой одноразовым бумажным или фетровым фильтрам. Выбрав правильное переплетение и номинал в микронах, отрасли могут добиться высоких результатов-чистоты, сохраняя при этом скорость потока, необходимую для массового производства.

Архитектурно-декоративная сетка

Архитекторы используют крупномасштабные сетчатые экраны-для фасадов зданий, навесов и внутренних перегородок. Сетка обеспечивает уникальную эстетику, которая меняется в зависимости от освещения, одновременно выполняя функциональные функции, такие как уменьшение ветра и защита от падения. Поскольку сетка прозрачна под определенными углами, ее можно использовать, чтобы скрыть неприглядное механическое оборудование (например, системы отопления, вентиляции и кондиционирования), не блокируя поток воздуха. Долговечность нержавеющей стали гарантирует, что эти архитектурные элементы останутся красивыми и структурно прочными на протяжении всего срока службы здания, не требуя покраски или частого обслуживания.

Безопасность и защитный досмотр

От оконных защитных сеток до тюремных перегородок — для предотвращения вторжений используется-высокопрочная сетка. Специализированная «защитная сетка» проверена на устойчивость к сдвигу ножа и сильным ударам. В промышленном секторе сетчатые экраны используются в качестве ограждений машин, предотвращая контакт операторов с движущимися частями и позволяя им видеть оборудование в работе. Открытый характер сетки также гарантирует, что тепло и пары не задерживаются внутри ограждения, обеспечивая более безопасную рабочую среду.

Акустическая и электромагнитная защита

Мелкие медные и бронзовые сетчатые экраны используются для блокировки электромагнитных помех (EMI) и радиочастотных помех (RFI). Это крайне важно в больницах для защиты чувствительных аппаратов МРТ и в правительственных зданиях для предотвращения утечек данных. Кроме того, сетку можно использовать для акустического демпфирования; Сложный путь, который звуковые волны должны пройти через мелкоячеистую решетку, помогает рассеивать энергию и снижать уровень шума в авиационных двигателях и промышленных выхлопных системах.

От аэрокосмической отрасли до архитектуры – возможности применения безграничны. Узнайте больше в:

Проницаемость и удержание частиц

Фундаментальный компромисс-при проектировании сетки заключается между проницаемостью (сколько проходит) и удерживанием (что улавливается). Экран, который улавливает более мелкие частицы, естественно, имеет меньшие отверстия, что ограничивает поток и увеличивает давление. Чтобы решить эту проблему, инженеры используют «глубинную фильтрацию» или многослойные сетчатые системы, где грубая сетка поддерживает более мелкую. Это обеспечивает высокую степень удержания мелких частиц без немедленного «заслепления», которое могло бы произойти, если бы использовалась только мелкая сетка.

Прочность на разрыв в зависимости от веса

Сетка из нержавеющей стали ценится за высокое соотношение прочности-к-весу. Сетчатый экран часто может обеспечить такую ​​же защитную прочность, как и сплошная металлическая пластина, но весит всего 20 % веса. Это критический фактор в транспортной и аэрокосмической промышленности, где каждый сэкономленный фунт веса снижает расход топлива. Прочность отдельных проволок в сочетании с переплетенной структурой позволяет сетке поглощать значительную энергию и противостоять разрыву даже при сильном напряжении.

Химическая и термическая устойчивость

В отличие от пластиковых экранов, металлическая сетка может работать при температурах, при которых синтетика плавится или разрушается. Он также устойчив к широкому спектру химикатов, от кислотных чистящих средств до щелочных промышленных растворителей. Однако «устойчивость» экрана также связана с его «размерной стабильностью»-т. е. способностью сохранять размер отверстия при таких нагрузках. Нержавеющая сталь особенно стабильна: 50-микронный фильтр остается 50-микронным фильтром даже при воздействии кипящих химикатов или вибрации при механической нагрузке.

Решения для лазерной резки и кромки

В отраслях с высокой-прецизионной точностью способ вырезания сетчатого экрана может определять его конечные характеристики. Лазерная резка представляет собой бесконтактный метод, который предотвращает истирание плетеной проволоки и деформацию тонких-листов. Эта технология позволяет создавать сложные геометрические формы, которые были бы невозможны при традиционной механической стрижке. Для автомобильных фильтров или медицинских компонентов лазерная окантовка гарантирует, что каждый провод по периметру оплавлен, предотвращая попадание свободных жил в поток жидкости. Точность лазерных систем с ЧПУ гарантирует, что допуски остаются в пределах микронов, что является требованием для автоматизированных сборочных линий, где последовательность имеет первостепенное значение.

Спекание и многослойное ламинирование

Спекание — это усовершенствованный термический процесс, при котором несколько слоев сетки соединяются вместе без использования клеев или связующих веществ. Подвергая пакет сетки воздействию высокой температуры и давления в вакуумной печи, точки контакта проволоки сплавляются на молекулярном уровне. В результате получается «спеченная сетка», которая сочетает в себе тонкую фильтрацию тканой ткани со структурной жесткостью тяжелой пластины. Этот метод широко используется при экструзии полимеров и фармацевтических нутч-фильтрах, где сетка должна выдерживать огромное противодавление-во время циклов очистки, не деформируясь и не теряя своего микронного номинала.

Стандарты очистки и обезжиривания поверхностей

Промышленные сетчатые сита часто подвергаются тщательной «ультразвуковой очистке» для удаления остатков масла с ткацких станков. В кислородной или пищевой промышленности даже незначительное количество смазки может привести к катастрофическому отказу или загрязнению. Помимо простого обезжиривания, для обеспечения полного развития защитного оксидного слоя используются «травление» и «пассивация». Эти стандарты очистки регулируются такими протоколами, как ASTM G93, который гарантирует, что сетка «кислородная» и не содержит твердых частиц. Такое внимание к химическому составу поверхности продлевает срок службы экрана, предотвращая локальную коррозию в местах проникновения примесей.

Специализированные покрытия для повышения производительности

Чтобы расширить возможности стандартных сплавов, на сетчатые сита можно нанести специальные покрытия. Тефлоновые (ПТФЭ) покрытия используются для создания «неприлипающих» поверхностей в липких химических средах, предотвращая «залипание» сетки. Керамические покрытия могут обеспечить дополнительную стойкость к теплу и истиранию при использовании в вулканических или промышленных печах. Кроме того, на полимерные сетки можно наносить гидрофильные или гидрофобные покрытия для избирательного пропускания или отталкивания воды, что является важнейшей функцией топливных-водоотделителей, используемых в современных авиационных двигателях. Эти покрытия позволяют сетке выполнять «активные» функции, выходящие за рамки простого физического разделения.

Производительность сетчатого экрана в зависимости от типа материала

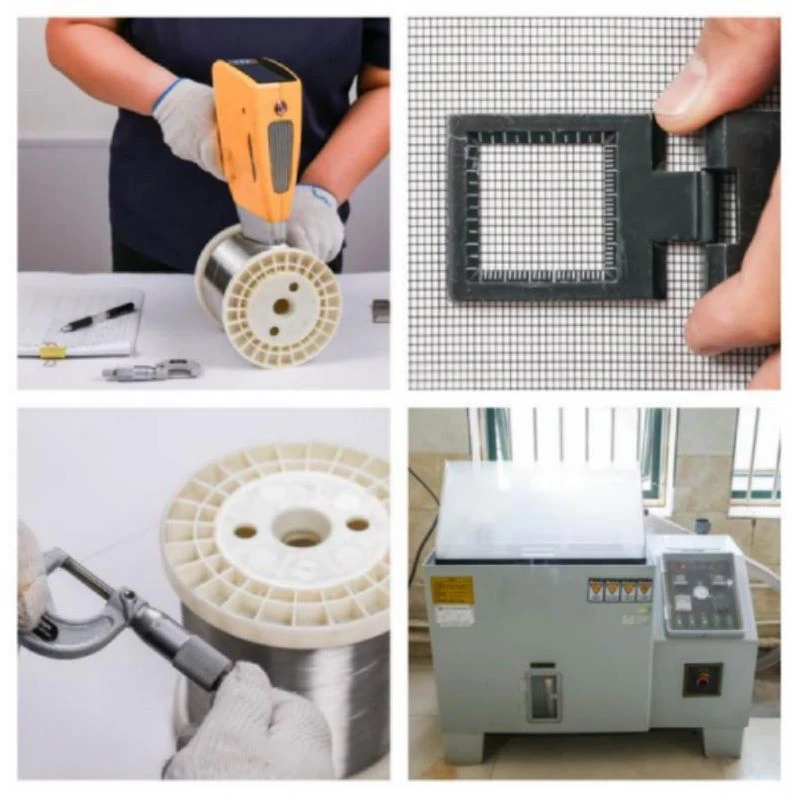

Протоколы визуального и оптического контроля

Контроль качества сит с большим количеством ячеек-ячеек- включает в себя сложные системы оптического контроля. Поскольку человеческий глаз не может обнаружить отсутствующий провод или изменение размера в микронах на экране с размером ячеек 400-, используются цифровые компараторы и камеры с высоким-разрешением. Эти системы сканируют всю площадь поверхности на наличие «дефектов утка» или «отклонений основы». В мире высокоточного рассева даже отклонение в 5 микрон может привести к неточным результатам испытаний. Таким образом, оптическая проверка является первой линией защиты в обеспечении соответствия сетчатого экрана требованиям международных лабораторий «Сертифицированный» или «Стандартный».

Механическое стресс-тестирование и проверка

Перед развертыванием образцы сетки часто проходят «испытание на растяжение», чтобы убедиться, что они соответствуют указанной прочности на разрыв. Для фильтров «Тест пузырьковой точки» является отраслевым стандартом для проверки наибольшего размера пор. Это включает в себя погружение сетки в жидкость и измерение давления воздуха, необходимого для выталкивания пузырьков через отверстия. Постоянная точка пузырька по всему листу подтверждает, что переплетение однородное и что нет никаких «отверстий» или слишком больших зазоров. Эти механические испытания предоставляют эмпирические данные, необходимые для определения инженерных коэффициентов безопасности в масляных-системах высокого давления или аэрокосмических системах.

Соответствие мировым стандартам (ASTM, ISO)

Чтобы сетка, произведенная в одной стране, соответствовала оборудованию, разработанному в другой, необходимо строгое соблюдение мировых стандартов.АСТМ Е11является окончательным стандартом для испытаний сит, в то время какИСО 9044покрывает промышленную проволочную ткань. Эти стандарты определяют допустимые допуски на диаметр проволоки и размер отверстий сетки. «Сертификат соответствия», предоставленный производителем, является гарантией покупателя, что продукт был протестирован на соответствие этим критериям. Соблюдение требований гарантирует, что, выбрав сито с размером ячеек 50 микрон, вы получаете продукт, измерения которого были проведены с использованием стандартизированных воспроизводимых методов.

Отчеты о прослеживаемости и заводских испытаниях (MTR)

В атомной, медицинской и аэрокосмической промышленности каждый кусок сетки должен быть полностью прослежен до его «расплавления» или «нагревания». Отчет о прокатных испытаниях (MTR) предоставляет точный химический анализ стали и ее механические свойства. Этот документ является «удостоверением личности» сетки, документирующим ее происхождение и результаты испытаний. Прослеживаемость гарантирует, что если сбой произойдет на месте, можно будет определить основную причину-будь то металлургический дефект или производственная ошибка. Именно этот уровень документации позволяет использовать сетчатые экраны в-критических средах, где сбой невозможен.

Стандарты технических характеристик для обычных сетчатых сит

Правильные методы натяжения и создания каркаса

Прочность сетчатого экрана зависит от его установки. Для тканой сетки необходимо правильное натяжение, чтобы предотвратить «провисание» или «миграцию проволоки». Это часто предполагает использование специализированных натяжных рам, которые прикладывают одинаковую силу по направлению основы и шитья. В архитектурных приложениях «пружинное- натяжение» используется для учета теплового расширения, благодаря чему сетка остается плоской и эстетичной в любое время года. В промышленных фильтрах сетку часто «плиссируют», чтобы увеличить площадь ее поверхности, что требует точных методов складывания, которые не повреждают тонкую структуру проволоки и не создают «концентраторов напряжений», которые могут привести к преждевременному выходу из строя.

Методы очистки и регенерации

Чтобы продлить срок службы сетчатого экрана, необходима регулярная очистка-или "регенерация"-. В зависимости от применения это может включать «обратную-промывку» (изменение направления потока для удаления частиц), ультразвуковую очистку или химическое замачивание. В полимерной промышленности сетки часто очищают в «печи для сжигания»-или с помощью «гидролиза», чтобы расплавить застрявший пластик. Способность сетки из нержавеющей стали выдерживать такие суровые циклы очистки, не теряя при этом точности фильтрации, в долгосрочной перспективе делает ее более экологичным и экономичным-выбором по сравнению с одноразовыми бумажными или синтетическими фильтрами.

Выявление и предотвращение «ослепления»

«Ослепление» происходит, когда частицы задерживаются в отверстиях сетки, эффективно запечатывая сетку. Это общая проблема в пищевой и горнодобывающей отраслях. Чтобы предотвратить это, инженеры используют «вибрационные двигатели» или «постукивающие шарики», которые поддерживают сетку в постоянном движении, вытесняя частицы близкого к-размера. Другое решение — использование «самоочищающейся сетки» (например, пульсирующих сеток), в которой отдельные провода вибрируют независимо, стряхивая липкие материалы. Понимание формы частиц и их влажности является ключом к выбору схемы переплетения,-например, продолговатой или прямоугольной сетки-, которая сводит к минимуму риск слипания и поддерживает непрерывный производственный поток.

Анализ жизненного цикла и планирование замены

Заключительным этапом управления сеткой является анализ жизненного цикла. У каждого экрана есть ограниченный срок службы, определяемый такими факторами, как истирание, коррозия и усталость. Контролируя «перепад давления» на фильтре или «эффективность просеивания» сита, бригады по техническому обслуживанию могут предсказать, когда срок службы сита приближается к концу. Упреждающее планирование замены предотвращает катастрофические «выбросы», которые могут испортить производственную партию или повредить последующее оборудование. Высококачественная-сетка из нержавеющей стали, хотя изначально и дороже, часто обеспечивает самую низкую «совокупную стоимость владения» благодаря увеличенным интервалам между заменами и высокой устойчивости к механическому разрушению.

В заключение отметим, что сетчатый фильтр представляет собой сложный инженерный компонент, который уравновешивает противоречивые требования к потоку и удержанию. Его эффективность измеряется не каким-то одним показателем, а точным соответствием его геометрии и материала конкретным требованиям окружающей среды. По мере развития технологий мы наблюдаем появление «умных» сетчатых экранов, -интегрированных с датчиками или специальными покрытиями-, которые могут активно контролировать качество фильтрации или отталкивать определенные химические соединения.

В конечном счете, выбор правильного сетчатого экрана требует глубокого понимания-соотношений между открытой площадью, диаметром проволоки и долговечностью материала. Оценив стоимость жизненного цикла и механические требования вашего проекта, вы можете выбрать сито, которое обеспечит стабильную производительность и структурную безопасность. Независимо от того, проектируете ли вы микро-фильтр для медицинского устройства или массивный фасад стадиона, скромный сетчатый экран остается самым надежным решением для управления прохождением вещества и энергии в современном мире.
