Что такое металлическая рейка и чем она отличается от металлической сетки?

Металлические материалы играют важную роль в современных системах фильтрации, особенно в таких отраслях, как химическая обработка, очистка сточных вод, производство продуктов питания и напитков, фармацевтика, нефтехимическая очистка и высокоточная промышленная сепарация. Среди множества компонентов фильтрации, доступных сегодня,металлическая рейкаиметаллическая сетка (проволочная сетка)являются двумя наиболее часто используемыми структурными или фильтрующими элементами. Хотя их названия звучат одинаково, они принципиально различаются по структуре, производственным процессам, эксплуатационным характеристикам и целям применения.

Металлическая сетка-особенноплетеная проволочная сетка-широко признан в качестве основного средства фильтрации во всей отрасли. Его тонкая тканая структура, различные варианты количества ячеек и точные микронные размеры делают его пригодным как для грубой, так и для точной фильтрации. Металлическая рейка, с другой стороны, в основном используется в качествеподдерживающий слойа не прямая фильтрующая среда. Его уникальная расширенная или перфорированная структура обеспечивает жесткость, механическую прочность и долговечность, что защищает основной фильтрующий материал от деформации или разрушения под давлением.

Понимание различий между этими двумя материалами имеет важное значение при проектировании или выборе компонентов фильтрации. Во многих системах фильтрации металлическая сетка и металлическая рейка фактически работают вместе: металлическая сетка обеспечивает точность фильтрации, а металлическая рейка обеспечивает прочность и предотвращает разрыв или деформацию сетки под нагрузкой. В этой статье предлагается полное сравнение двух материалов с точки зрения индустрии фильтрации, включая их определения, структуры, методы производства, преимущества, ограничения и различия в применении. Кроме того, включены рекомендации по выбору и практические инженерные соображения, которые помогут инженерам по фильтрации, производителям и конечным пользователям принять оптимальные решения.

Металлическая рейка традиционно известна своим использованием в строительстве, но в мире фильтрации этот термин относится красширенный металл, перфорированная пластина, илиармирование листового металлапредназначен для поддержки проволочной сетки или фильтрующего материала. Этонетиспользуется для определения точности фильтрации; вместо этого он обеспечивает механическую прочность, жесткость и долговечность многослойных фильтрующих структур.

Для более глубокого понимания того, как металлическая рейка, перфорированные пластины и проволочная сетка работают вместе, укрепляя системы фильтрации, вы можете прочитатьнаше подробное руководство по опорным слоям фильтрации, таким как просечно-вытяжная металлическая рейка, перфорированная пластина и проволочная сетка.

Структура и процесс изготовления металлической планки

Металлическая рейка, используемая при фильтрации, обычно создается с помощью двух основных процессов:

1) Расширенная металлическая планка

Металлический лист разрезается и растягивается в форме ромба-.
Никакой материал не удаляется; лист просто расширяется, создавая взаимосвязанную структуру, похожую на-сетку-.

2) Перфорированная металлическая планка

В стальной пластине пробиты круглые, квадратные, шестиугольные или прорезные отверстия, что обеспечивает контролируемую открытую площадь и высокую прочность конструкции.

Нет-тканая, не-переплетенная структура делает планку чрезвычайно жесткой. Расширенные пряди действуют как структурные ребра и равномерно распределяют давление, поэтому этот материал обычно помещают за плетеную проволочную сетку внутри фильтрующих картриджей, фильтрующих корзин или напорных фильтров.

Механическая прочность и долговечность

Металлическая рейка получила широкое распространение, поскольку она обеспечивает исключительно прочные-несущие свойства:

● Устойчивость к раздавливанию и разрушению внутри систем фильтрации, работающих под давлением-.

● Выдерживает вибрацию, турбулентность жидкости и физическое воздействие.

● Сохраняет форму даже при повторяющихся циклах давления.

● Поддерживает мелкую сетку, предотвращая деформацию или поломку проволоки.

Эта стабильность имеет решающее значение в таких приложениях, как фильтрация гидравлического масла, нефтехимическая обработка и очистка сточных вод, где перепад давления может быть значительным.

Распространенные материалы и варианты толщины

Типичные материалы включают в себя:

● Нержавеющая сталь: 304, 316, 316L

● Низкоуглеродистая сталь(для не-агрессивных сред)

● Алюминий(для легких приложений)

Толщина листа может варьироваться отот 0,3 мм до 2,5 мм, в зависимости от требуемой прочности опоры. Нержавеющая сталь 316L предпочтительна для систем фильтрации, в которых используются химические вещества или морская среда, из-за ее превосходной коррозионной стойкости.

Применение металлической рейки в индустрии фильтрации

Металлическая планка выполняет функциюподдерживающий слойи редко используется в качестве первичной фильтрующей среды. Типичные области применения включают в себя:

● Внутренний и внешний армирующий слой для гофрированных фильтров.

● Структурная поддержка проволочной сетки при фильтрации масла.

● Защитный слой для мелкой микронной сетки при химической фильтрации.

● Слой дренажа и распределения потока-в картриджных фильтрах.

● Основная структура внутри фильтрующих трубок и сетчатых фильтров.

В многослойных спеченных сетчатых элементах-металлическая рейка часто выступает в качестве тяжелого поддерживающего слоя, который позволяет фильтру выдерживать высокий перепад давления.

Типы металлических решеток, используемых при фильтрации

Распределение нагрузки и управление давлением в системах фильтрации

Металлическая рейка играет важную роль в поддержании постоянного распределения нагрузки по всей системе фильтрации, особенно там, где происходят колебания давления жидкости или сильные скачки потока. При промышленной переработке жидкостей по мере накопления загрязнений в фильтрующем материале часто возникает перепад давления. Без надлежащей поддержки плетеная проволочная сетка может деформироваться, прогнуться внутрь или разрушиться под давлением. Металлическая планка предотвращает это, равномерно распределяя силу по большей структурной платформе, обеспечивая сохранение расчетной геометрии сетки.
Такое распределение нагрузки особенно ценно в картриджных фильтрах, гофрированных фильтрующих элементах и ​​крупномасштабных-системах гидравлической фильтрации. Создавая жесткий фундамент, металлическая рейка повышает стабильность фильтрации, поддерживает постоянство путей потока и снижает риск преждевременного выхода оборудования из строя. В результате эффективность фильтрации остается стабильной в течение более длительных рабочих циклов, что сокращает время простоев и общие затраты на техническое обслуживание.

Совместимость с многослойными фильтрующими конструкциями-

Современные системы фильтрации все чаще полагаются на многослойные конструкции, обеспечивающие одновременно прочность и точность. Металлическая рейка легко интегрируется в эти системы, выступая в качестве базового слоя, который поддерживает более тонкие фильтрующие материалы, не мешая гидродинамике. Например, в спеченной многослойной сетке рейка может образовывать самый толстый и прочный слой, придавая всей конструкции механическую устойчивость.
Совместимость с ткаными, спеченными и ламинированными сетками делает его универсальным вариантом армирования. Кроме того, открытая структура расширенных или перфорированных реек обеспечивает минимальное влияние на скорость потока, обеспечивая эффективное прохождение жидкостей и газов, сохраняя при этом превосходную жесткость. Это делает металлическую решетку незаменимым компонентом нефтехимических фильтров высокого-давления, фильтров обратной промывки и узлов фильтрации расплава полимеров.

Металлическая сетка-особенноплетеная проволочная сетка-является основным фильтрующим материалом для промышленной обработки жидкостей и газов. В отличие от металлической рейки, которая состоит из листов-, металлическая сетка изготавливается путем плетения металлических проволок в различные узоры для достижения различных номиналов в микронах и количества ячеек.

Типы проволочной сетки, используемой в фильтрации

Наиболее распространенные типы проволочной сетки включают в себя:

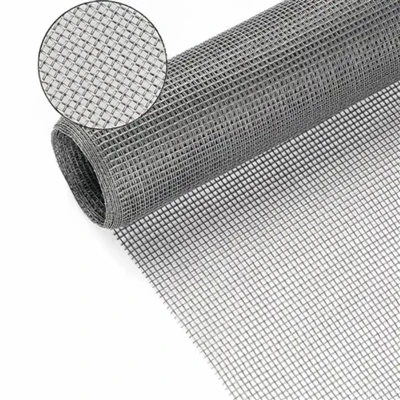

Тканая проволочная сетка

● полотняное переплетение

● Саржевое переплетение

● Голландское переплетение (включая обратное голландское и саржевое голландское)

● Голландское переплетение широко используется для высокоточной-фильтрации, поскольку нити основы и утка различаются по размеру, образуя плотную, прочную структуру с номинальной-микронной плотностью.

Вязаная проволочная сетка

Используется для туманоуловителей, туманоуловителей, воздушных-масляных сепараторов.

Спеченная проволочная сетка

Несколько слоев сетки спечены в прочную пористую структуру, обладающую стабильностью и возможностью обратной промывки.

Проволочная сетка как основная фильтрующая среда

Проволочная сетка определяет точность фильтрации за счет:

● Количество ячеек

● Диаметр проволоки

● Микронный рейтинг

● Процент открытой площади

Более мелкая сетка означает более высокую точность фильтрации, но также и более высокое сопротивление потоку.
Проволочная сетка обеспечивает превосходную консистенцию, что делает ее идеальной для процессов, требующих точного удержания частиц.

Варианты материалов для проволочной сетки

К распространенным металлам относятся:

● Нержавеющая сталь 304/316/316L

● Монель

● Хастеллой

● Дуплекс из нержавеющей стали

● Латунь или медь(для применений с низкой-коррозией)

316L наиболее широко используется благодаря своей устойчивости к коррозии и пригодности для фильтрации в фармацевтической и пищевой промышленности.

Применение проволочной сетки для фильтрации

Проволочная сетка применяется:

● Фильтры гидравлического масла

● Фильтрация топлива

● Химическая обработка

● Пищевая промышленность и фильтрация пищевого масла.

● Водоочистка и очистка сточных вод

● Спеченные фильтрующие элементы высокого-давления.

● Полимерные и пластиковые экструзионные фильтры.

В каждой из этих систем проволочная сетка является компонентом, ответственным за удержание частиц,-что делает ее центральным элементом процесса фильтрации.

Сравнение распространенных типов проволочной сетки

Микронная точность и единообразие во всех партиях

Одним из величайших преимуществ плетеной проволочной сетки является ее исключительная стабильность микронного размера от партии к партии. Поскольку проволочная сетка производится посредством тщательно контролируемых процессов ткачества, каждый размер отверстия, положение проволоки и количество ячеек повторяются с точной точностью. Такой уровень постоянства имеет решающее значение в отраслях, где требуются стабильные результаты фильтрации, таких как фармацевтическая, химическая и пищевая промышленность.
Однородность микронного размера обеспечивает предсказуемое удержание частиц, стабильную текучесть и надежный контроль качества. В отличие от перфорированной металлической или просечно-вытяжной пластины,-которая не может обеспечить микронную-фильтрацию,-проволочная сетка может иметь размер ячеек от крупных 10–20 до ультра-мелких ячеек, способных фильтровать частицы размером до нескольких микрон. Это делает проволочную сетку предпочтительным материалом, когда важны точность, повторяемость и чистота продукта.

Для более глубокого понимания того, как количество ячеек и рейтинг в микронах напрямую влияют на удержание частиц, поведение потока и общую эффективность фильтрации, вы можете прочитать наше подробное руководство по:

Преимущества проволочной сетки по термической и химической стойкости

Проволочная сетка, особенно из нержавеющей стали 316L, обеспечивает превосходную термическую и химическую стойкость по сравнению с большинством синтетических фильтров или нетканых материалов. Эта характеристика делает его идеальным для суровых промышленных условий, связанных с горячими жидкостями, агрессивными химикатами или обработкой паром под высоким-давлением. Тканая сетка из нержавеющей стали сохраняет свою структурную целостность даже при повышенных температурах, гарантируя, что фильтрующее отверстие не деформируется и не расширяется.
Кроме того, ее устойчивость к кислотам, растворителям, маслам и щелочным химикатам делает проволочную сетку подходящей для применения на нефтехимических заводах, в оборудовании для очистки сточных вод и в системах фильтрации пищевых-классов. Металлическая рейка обеспечивает структурную поддержку, а слой проволочной сетки обеспечивает химическую совместимость и температурную стойкость, необходимые для сложных промышленных операций.

Чтобы узнать больше о том, как выбрать наиболее подходящую сетку для различных промышленных применений, прочитайте наше-подробное руководство:

Структурные различия

Металлическая рейка

● На основе таблиц-

● Расширенный или перфорированный

● Обеспечивает жесткость, а не точность.

Металлическая сетка (проволочная сетка)

● Тканые или трикотажные.

● Определяет микронный рейтинг.

● Гибкий, но требует поддержки.

Функциональные различия

● Планка =поддержка, усиление, защита

● Сетка =фильтрация частиц

Металлическая рейка позволяет сетке выдерживать высокое давление, не деформируясь.
Сетка обеспечивает точный контроль частиц.

Различия в производительности

Где они используются вместе

Многие фильтрационные продукты требуют и того, и другого:

● Гофрированные фильтры

● Спеченные много-слойные элементы.

● Корзины для фильтров.

● Всасывающие фильтры

● Картриджи фильтров высокого-давления.

Решетка защищает и укрепляет, а проволочная сетка обеспечивает точность.

Краткое изложение ключевых отличий

Различия в производственных допусках и контроле качества

Металлическая рейка и металлическая сетка существенно различаются по допускам изготовления. Производство проволочной сетки включает в себя точные процессы ткачества, при которых диаметр проволоки, количество ячеек и натяжение должны оставаться постоянными. Небольшие отклонения могут изменить микронный рейтинг и повлиять на точность фильтрации. Поэтому строгий контроль качества является обязательным на протяжении всего процесса ткачества, отжига и отделки.
Напротив, просечно-вытяжная металлическая рейка и перфорированные листы имеют более широкие допуски, поскольку они не служат фильтрующими материалами на микронном- уровне. Их основная цель — усиление конструкции, и небольшие изменения в размере отверстия не влияют на производительность. Эта разница в требованиях к контролю качества объясняет, почему проволочная сетка дороже и почему ее выбирают для применений, требующих прецизионной фильтрации, а не просто механической поддержки.

Различия в обслуживании, чистке и сроке службы

Проволочная сетка требует более частой очистки, чем металлическая рейка, поскольку она напрямую задерживает частицы. Обратная промывка, ультразвуковая очистка и химическая промывка обычно используются для удаления загрязнений с тканой сетки. Мелкая-микронная сетка может легче засоряться, что требует планового обслуживания для сохранения скорости потока.
Однако металлическая планка редко засоряется, поскольку ее отверстия большие и предназначены для поддержки, а не фильтрации. Обычно он служит намного дольше и может выдерживать повторяющиеся циклы давления без значительного износа. В многослойных фильтрах сетка часто заменяется периодически, при этом реечный слой остается неповрежденным. Понимание этой разницы помогает производителям разрабатывать более мощные и экономичные-системы фильтрации, сводящие к минимуму время простоя.

Когда использовать металлическую планку

Используйте металлическую рейку, если ваша система требует:

● Устойчивость к высокому-давлению.

● Структурная поддержка

● Защита более тонких носителей.

● Предотвращение обрушения во время обратной промывки

Решетка необходима в больших промышленных фильтрах или плиссированных конструкциях.

Когда использовать металлическую сетку

Выбирайте проволочную сетку, когда вам нужно:

● Определенный микронный рейтинг.

● Устойчивость к высоким температурам

● Пищевая-или химическая-фильтрация.

● Многоразовые носители с возможностью обратной промывки.

Проволочная сетка является основным фильтрующим материалом.

Когда комбинировать оба материала

Многие конструкции фильтрации работают лучше всего скомбинация:

● Внутренний слой: металлическая планка.

● Средний слой: проволочная сетка.

● Внешний слой: защитная планка или крупная сетка.

Это предотвращает повреждения, увеличивает срок службы и улучшает механическую стабильность.

Соображения стоимости и советы по выбору

● Планка, как правило, более доступна по цене.

● Стоимость проволочной сетки зависит от количества ячеек и сплава.

● Приложения с высоким-напором часто требуют и того, и другого.

● Всегда сопоставляйте размер ячейки в микронах с требованиями к размеру частиц.

● Используйте 316L в агрессивных или гигиенических условиях.

Оценка требований к перепаду давления и устойчивости конструкции

При выборе между металлической рейкой и проволочной сеткой одним из наиболее важных факторов является ожидаемый перепад давления в системе. Системы высокого-давления, такие как гидравлические и химические фильтры, требуют прочной внутренней поддержки, чтобы предотвратить деформацию микронной-сетки. Металлическая планка обеспечивает эту стабильность, позволяя фильтру безопасно работать даже при резких скачках давления.
Для систем с низким-давлением или умеренным-расходом, где точность важнее прочности конструкции, можно использовать отдельно проволочную сетку. Однако сочетание обоих материалов рекомендуется для сред с переменным или непредсказуемым давлением. Оценка этих механических факторов обеспечивает долгосрочную-надежность и предотвращает непредвиденные неисправности фильтра.

Анализ затрат-выгод и оптимизация эффективности фильтрации

Правильный анализ затрат-выгод помогает определить идеальный баланс между точностью фильтрации, сроком службы и эксплуатационными расходами. Проволочная сетка обеспечивает высокую эффективность фильтрации, но обычно имеет более высокую цену, особенно в случае мелкого микронного размера. Металлическая рейка экономически-эффективна и долговечна, но сама по себе не может обеспечить фильтрацию частиц.
Сочетание обоих материалов создает оптимизированную структуру фильтрации, которая сводит к минимуму техническое обслуживание, продлевает срок службы и поддерживает стабильную производительность в течение длительного времени. Этот гибридный подход широко используется в складчатых фильтрах, сетчатых фильтрах и промышленных фильтрующих картриджах. Расставляя приоритеты системным требованиям и бюджетным соображениям, инженеры могут разрабатывать решения по фильтрации, которые максимизируют эффективность без перерасхода средств.

Металлическая рейка и металлическая сетка выполняют совершенно разные, но взаимодополняющие функции в современных системах фильтрации, и понимание их роли имеет решающее значение для достижения долгосрочной-надежности и оптимальных характеристик фильтрации. Металлическая рейка обеспечивает необходимую механическую основу, которая поддерживает и стабилизирует фильтрующую структуру. Его расширенная или перфорированная конструкция обеспечивает превосходную жесткость, что позволяет ему выдерживать высокие перепады давления, турбулентность потока, вибрацию и условия теплового расширения-, которые обычно встречаются в сложных условиях промышленной фильтрации. Поскольку это нетканый-тканый материал, не-микронный-, его основной функцией является не точность фильтрации, а усиление конструкции. Предотвращая деформацию или разрушение более тонкого фильтрующего материала, металлическая рейка продлевает срок службы фильтрующего узла и обеспечивает стабильную работу.

Проволочная сетка, напротив, — это прецизионный-компонент, отвечающий за фактическое отделение частиц и контроль загрязнения. Проволочная сетка, изготовленная посредством строго регламентированных процессов плетения, обеспечивает стабильные микронные размеры, надежные характеристики потока и повторяемую точность фильтрации в разных партиях. Его универсальность,-от полотняного переплетения до голландского переплетения и спеченных многослойных-структур-позволяет ему удовлетворять потребности как в грубой, так и в сверх{6}}тонкой фильтрации. Проволочная сетка из нержавеющей стали, в частности, обеспечивает превосходную химическую стойкость, температурную устойчивость и гигиенические характеристики, что делает ее идеальной для применения в гидравлических системах, нефтехимической переработке, производстве продуктов питания и напитков, а также очистке сточных вод. Хотя проволочная сетка определяет эффективность фильтрации, она часто опирается на металлическую решетку для механической поддержки в условиях высокого-давления или высоких-нагрузок.

Для инженеров и производителей выбор правильной комбинации металлической рейки и проволочной сетки зависит от таких факторов, как давление в системе, рабочая температура, характеристики жидкости, желаемый номинал в микронах и бюджетные соображения. Во многих случаях гибридная конструкция-с использованием металлической рейки в качестве опорного слоя и проволочной сетки в качестве прецизионного фильтрующего слоя-обеспечивает максимальную общую производительность. Такой подход повышает структурную целостность, сводит к минимуму время простоя, вызванное повреждением или разрушением фильтра, а также снижает затраты на долгосрочное-техническое обслуживание. В конечном счете, синергия между металлической рейкой и металлической сеткой отражает основной принцип проектирования систем фильтрации: долговечность и точность должны работать вместе. Используя сильные стороны обоих материалов, системы фильтрации могут работать более эффективно, оставаться более стабильными под давлением и обеспечивать неизменно высокое-результат фильтрации в широком спектре промышленных применений.
